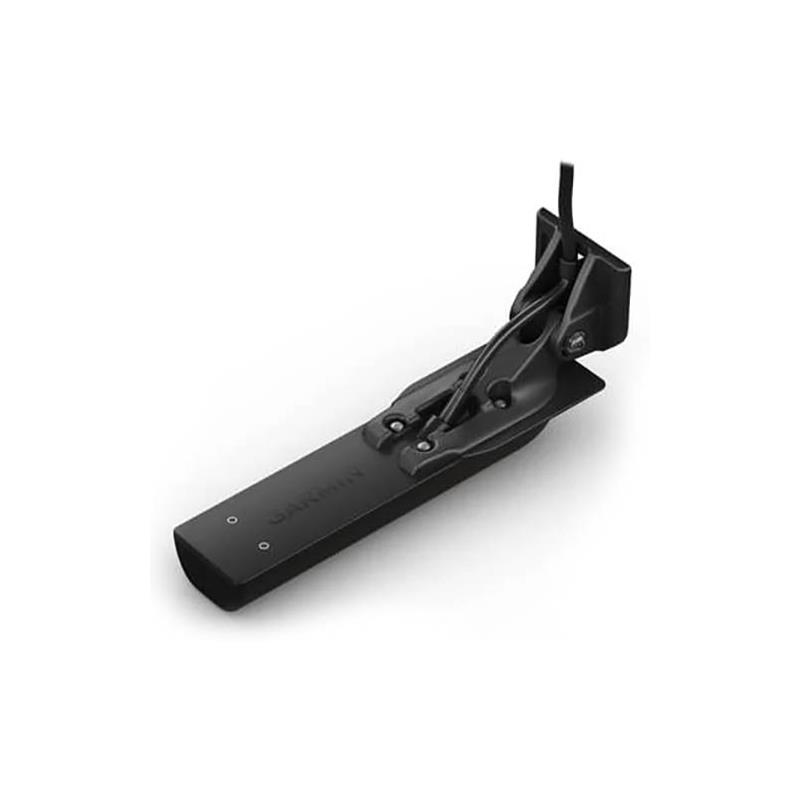

La sonde Garmin GT36UHD-TM se fixe sur le tableau arrière ou sur un moteur électrique, avec les supports fournis. Suivez attentivement les instructions d’installation livrées avec cette sonde pour sondeur ; elles évitent de détériorer le bateau ou la sonde et préservent la qualité d’image à l’écran. Le boîtier mesure 218,5 × 51,8 × 27,7 mm.
L’imagerie verticale, appelée ClearVü chez Garmin, affiche les poissons et les structures sous le bateau sur l’écran de l’échosondeur. L’imagerie latérale SideVü sert à lire les structures et à repérer les poissons sur les côtés. Ces deux balayages ultra haute définition travaillent sur 455 kHz (425 à 485 kHz), 800 kHz (790 à 850 kHz) et 1 000 kHz (940 à 1 100 kHz), avec une puissance de 500 W. La profondeur maximale est de 122 m en ClearVü et de 152 m en SideVü. En imagerie verticale, le faisceau mesure 0,52° × 52° à 1 000 kHz, 0,64° × 35° à 800 kHz et 1,1° × 52° à 455 kHz. Cette forme étroite dans un axe donne une coupe du fond plutôt qu’une vue en volume. En imagerie latérale, le faisceau mesure 0,52° × 52° à 1 000 kHz.
Le raccordement se fait par un connecteur à 12 broches et un câble de 7,62 m ; prévoyez cette longueur pour le cheminement entre la sonde et l’appareil. Un capteur de température intégré mesure la température de l’eau au niveau de la sonde.
Les caractéristiques principales de la sonde Garmin GT36UHD-TM :
- Montage : sur tableau arrière ou sur moteur électrique
- Dimensions : 218,5 × 51,8 × 27,7 mm
- Imagerie : balayage vertical ClearVü et latéral SideVü ultra haute définition
- Fréquences ClearVü et SideVü : 455 kHz (425 à 485 kHz), 800 kHz (790 à 850 kHz), 1 000 kHz (940 à 1 100 kHz)
- Puissance ClearVü et SideVü : 500 W
- Profondeur maximale ClearVü : 122 m
- Profondeur maximale SideVü : 152 m
- Largeur du faisceau ClearVü à 1 000 kHz : 0,52° × 52°
- Largeur du faisceau ClearVü à 800 kHz : 0,64° × 35°
- Largeur du faisceau ClearVü à 455 kHz : 1,1° × 52°
- Largeur du faisceau SideVü à 1 000 kHz : 0,52° × 52°
- Longueur du câble : 7,62 m
- Connectique : 12 broches
- Capteur de température : intégré
- Contenu du pack : sonde, étrier de montage sur tableau arrière, système de montage sur moteur électrique et instructions d’installation
