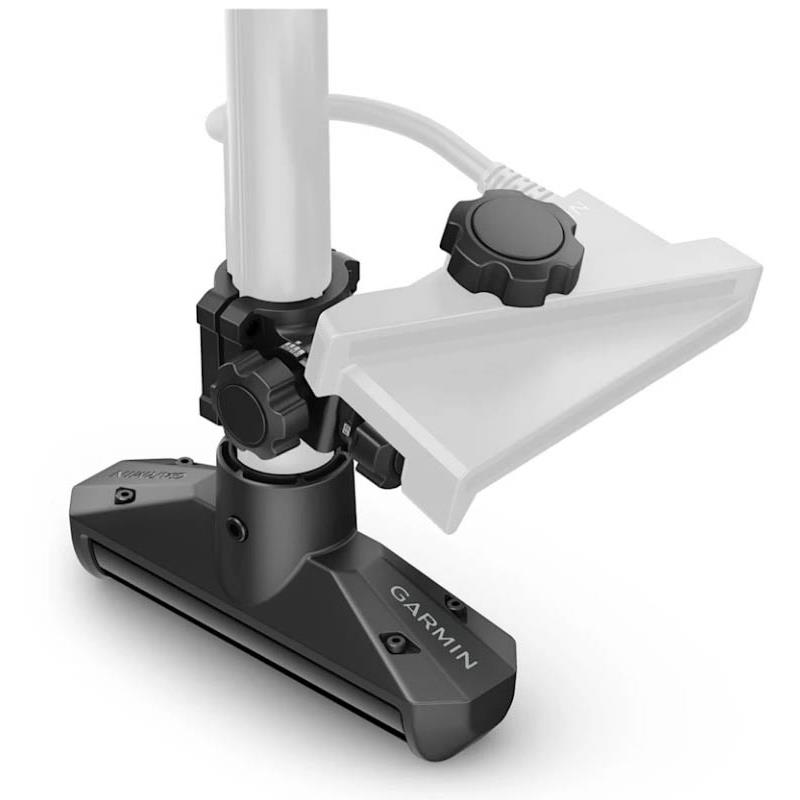

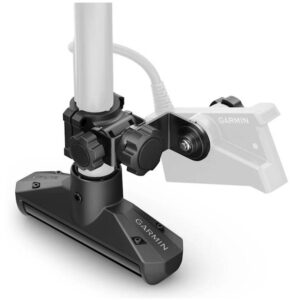

Sur les traceurs Garmin compatibles, la Garmin GT360UHD pour perche de sonde motorisée Spy Pole affiche une imagerie à 360°, appelée OneVü, en 2D ou en 3D. Avec ces sondeurs, la zone autour du bateau apparaît sous forme de vue aérienne. La sonde balaie et enregistre jusqu’à une surface équivalente à un terrain de football en un seul cycle d’alimentation. La technologie True Motion s’appuie sur le GPS pour suivre les déplacements du bateau dans la zone balayée. Si vous utilisez un sondeur live LiveScope, son image en temps réel se superpose à l’imagerie OneVü en 3D ; en 2D, une superposition du faisceau indique l’orientation du LiveScope.

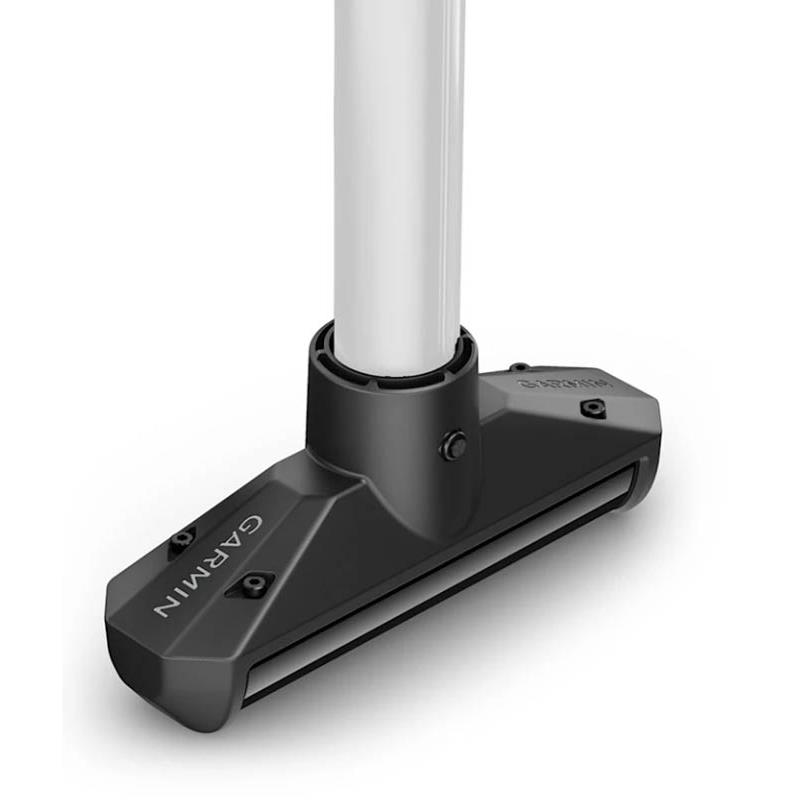

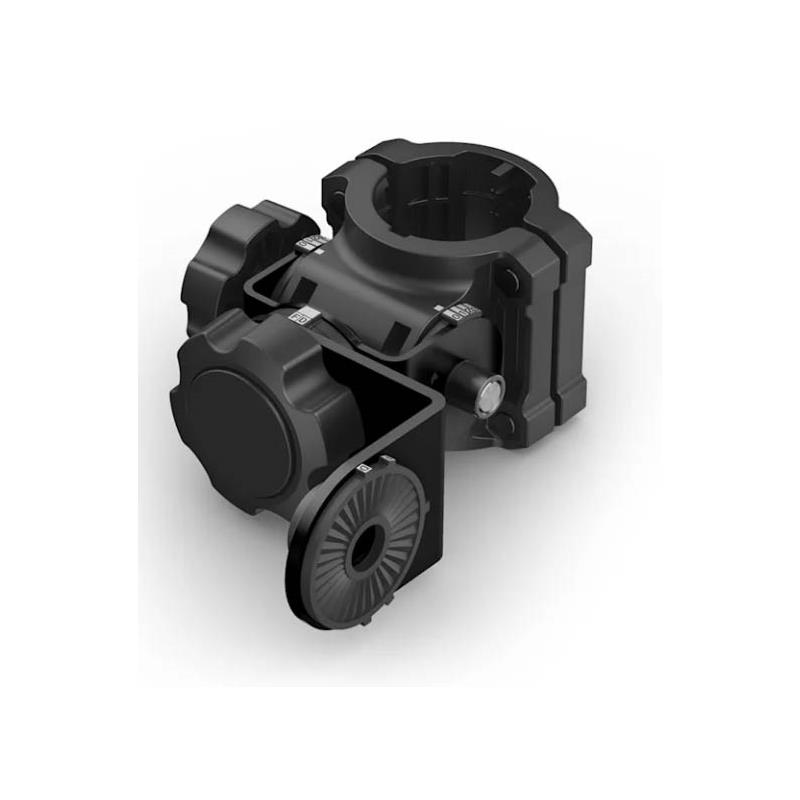

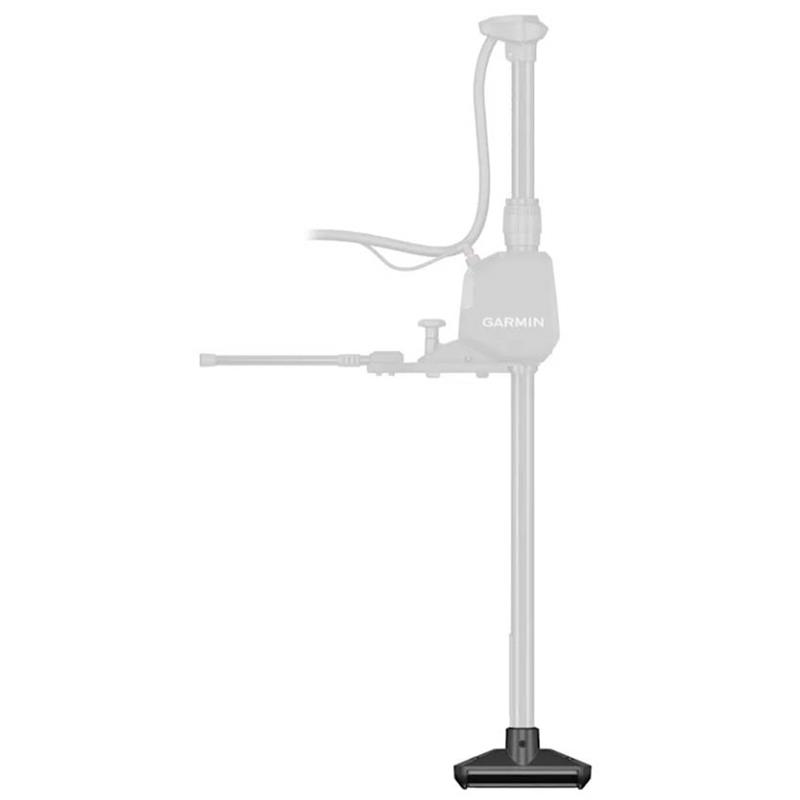

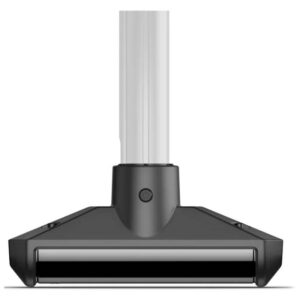

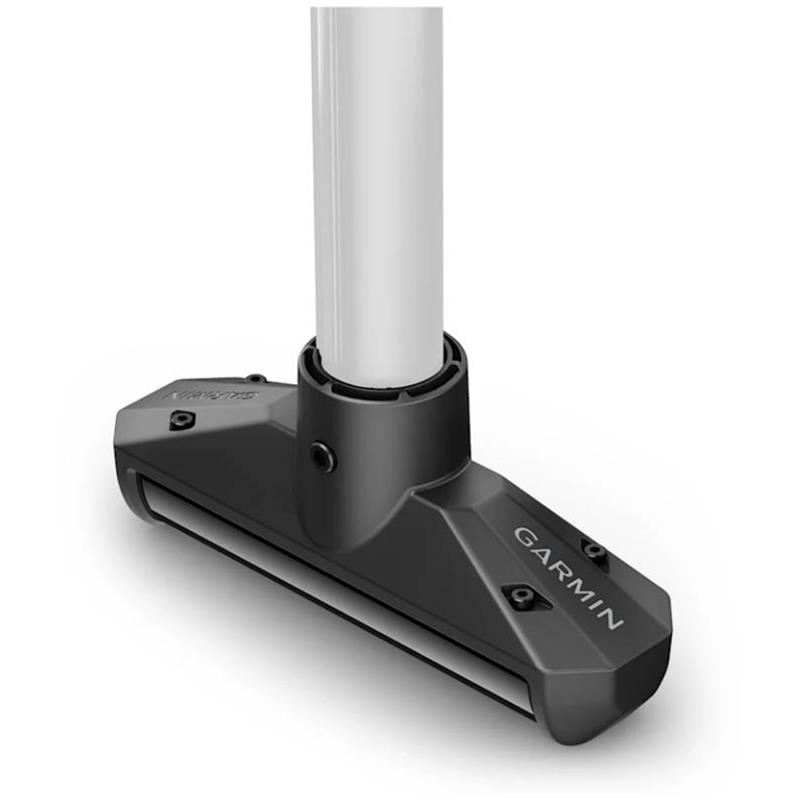

La sonde pour échosondeur se monte sur la perche motorisée Spy Pole, et les câbles passent à l’intérieur de l’arbre. Le câble mesure 6,2 m et le raccordement exige une prise orange à 12 broches. Avec son support, l’ensemble mesure 216 × 58 × 97 mm. Le pack contient la sonde GT360UHD à 12 broches, son support pour Spy Pole, un support d’arbre réglable LiveScope, une barre de stabilisation, un kit de montage et la documentation.
Côté écrans, la sonde fonctionne avec les ECHOMAP Ultra 2 de 10, 12 et 16 pouces, les ECHOMAP UHD2 SV de 6, 7 et 9 pouces, les GPSMAP 9000 et 9000xsv de 10, 13, 17, 19, 22, 24 et 27 pouces, ainsi que les GPSMAP 8600 et 8600xsv de 10, 12 et 16 pouces. Elle s’utilise aussi avec les GPSMAP 7×3, 9×3, 12×3, 15×3 et 16×3, en versions xsv et non-xsv, avec le GPSMAP 9500 Black Box et avec les équivalents Volvo de ces GPSMAP. Les ensembles Spy Pole et OneVü avec GT360UHD figurent également dans la liste de compatibilité. Pour la Spy Pole, les moteurs électriques indiqués sont les Force Kraken avec support plat bord, Force Pro, Force d’origine et Force Current avec support plat bord.
Depuis les commandes à l’écran du traceur, vous choisissez entre trois modes de balayage. Le mode automatique lance un nouveau balayage quand le bateau part vers une nouvelle zone. Le mode manuel vous laisse déclencher l’acquisition uniquement sur la zone qui vous intéresse ; le mode continu balaie sans interruption autour du bateau et actualise les données pendant vos déplacements. Ces mêmes commandes règlent les fréquences du sondeur et sélectionnent les palettes de couleurs.
Les fréquences de l’imagerie à 360° OneVü et de l’imagerie latérale SideVü sont de 455, 800 et 1 070 kHz, pour une puissance de 500 W. Les largeurs de faisceau annoncées sont de 0,52 × 52 à 1 000 kHz, de 0,64 × 35 à 800 kHz et de 1,1 × 52 à 455 kHz. Ces ouvertures déterminent la zone couverte par chaque faisceau. La portée maximale indiquée pour OneVü/SideVü est de 52 m. La sonde relève aussi la profondeur et la température de l’eau.
Les données techniques de la sonde GT360UHD pour Perche DE Sonde Motorisée Spy Pole :
- Imagerie : OneVü à 360°, en 2D ou 3D, et SideVü
- Zone balayée et enregistrée : jusqu’à l’équivalent d’un terrain de football en un seul cycle d’alimentation
- Positionnement des balayages : technologie True Motion intégrée au GPS
- Intégration LiveScope : superposition de l’image en temps réel en 3D et indication de l’orientation du faisceau en 2D
- Modes de balayage : automatique, manuel et continu
- Commandes depuis le traceur compatible : modes de balayage, fréquences et palettes de couleurs
- Fréquences OneVü/SideVü : 455, 800 et 1 070 kHz
- Puissance : 500 W
- Largeurs de faisceau OneVü/SideVü : 0,52 × 52 à 1 000 kHz ; 0,64 × 35 à 800 kHz ; 1,1 × 52 à 455 kHz
- Portée maximale OneVü/SideVü : 52 m
- Mesures : profondeur et température
- Montage : sur Spy Pole, avec passage des câbles à l’intérieur de l’arbre
- Longueur du câble : 6,2 m
- Connectique requise : prise orange à 12 broches
- Dimensions avec support, longueur × largeur × hauteur : 216 × 58 × 97 mm
- Compatibilité ECHOMAP : Ultra 2 de 10, 12 et 16 pouces ; UHD2 SV de 6, 7 et 9 pouces
- Compatibilité GPSMAP 9000 et 9000xsv : 10, 13, 17, 19, 22, 24 et 27 pouces
- Compatibilité GPSMAP 8600 et 8600xsv : 10, 12 et 16 pouces
- Autres GPSMAP compatibles : 7×3, 9×3, 12×3, 15×3 et 16×3 en versions xsv et non-xsv ; 9500 Black Box
- Autres compatibilités indiquées : équivalents Volvo des GPSMAP cités ; ensembles Spy Pole et OneVü avec GT360UHD
- Moteurs électriques compatibles avec Spy Pole : Force Kraken avec support plat bord, Force Pro, Force d’origine et Force Current avec support plat bord
- Contenu du pack : sonde GT360UHD à 12 broches, support de sonde pour Spy Pole, support d’arbre réglable LiveScope, barre de stabilisation, kit de montage et documentation
