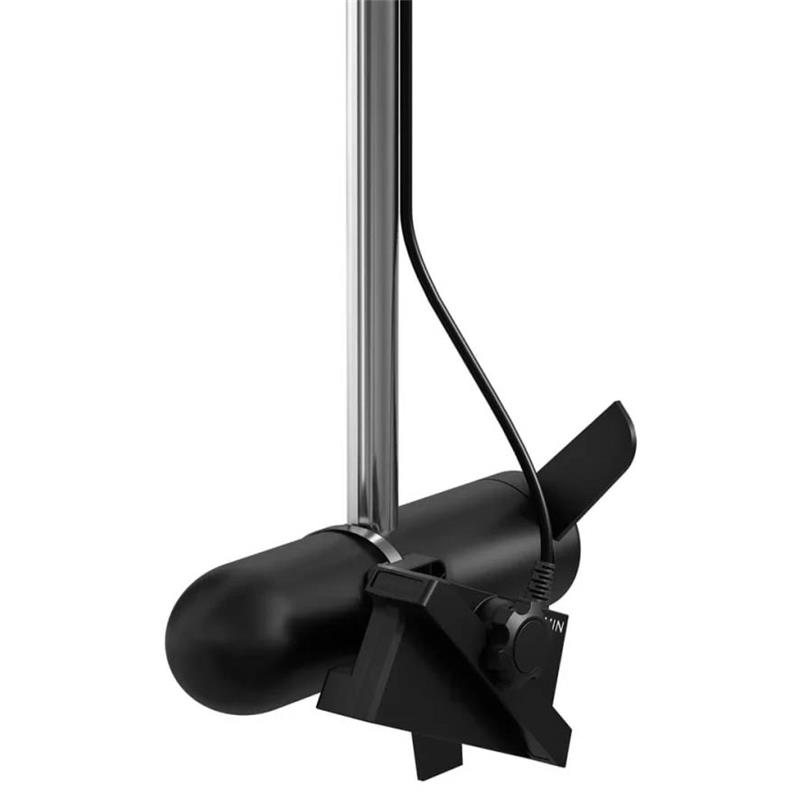

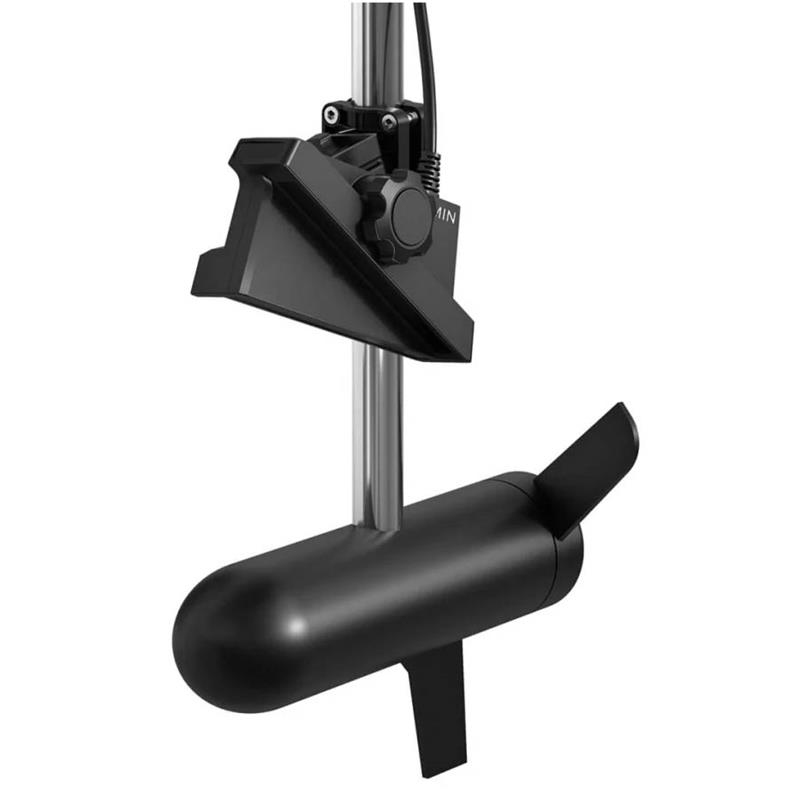

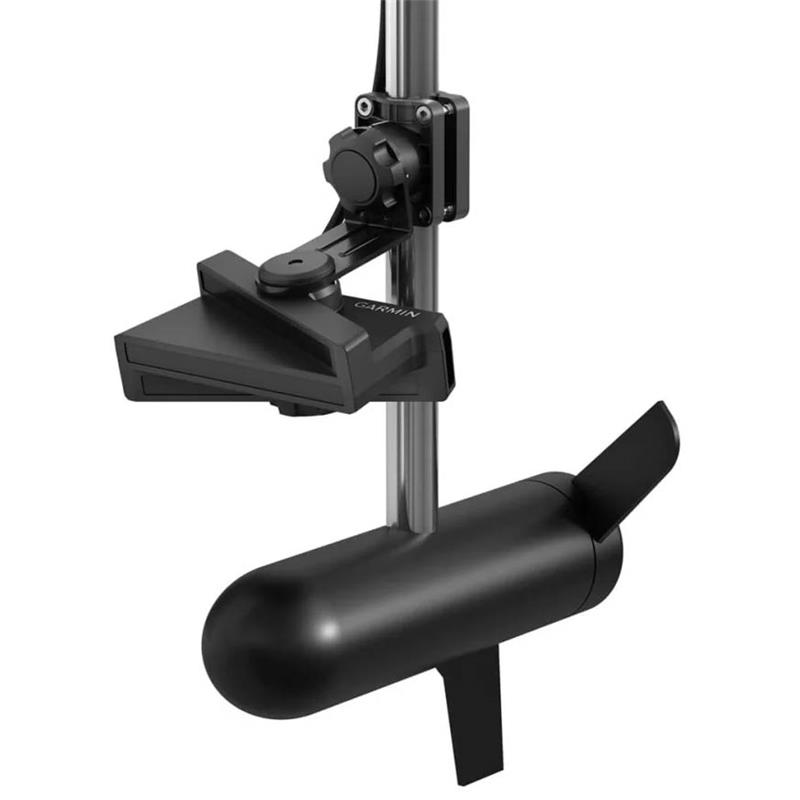

Sur le barillet ou l’arbre d’un moteur électrique, la Garmin LiveScope XR LVS62 se monte avec les supports fournis, et un support pour le mode Perspective est inclus. Cette sonde pour sondeur arrive avec le module sondeur GLS 10, qui se raccorde en « plug-and-play » à une installation Garmin compatible. Une perche orientable, en option, déploie la sonde et l’oriente à 360° indépendamment du moteur. Les longueurs conseillées sont de 2 m pour la mer, de 1,90 m pour la mer ou l’eau douce et de 1 m pour l’eau douce. La perche se replie à l’horizontale : l’installation peut rester sur le bateau pendant la navigation à haute vitesse et lors des déplacements routiers.
L’imagerie en temps réel, appelée LiveScope chez Garmin, montre les structures immergées, votre leurre et les poissons sous et autour du bateau, même à l’arrêt. Avec ces sondeurs live, on suit les déplacements des cibles au lieu de lire seulement leur passage sous la sonde. La plage de fréquences s’étend de 282 à 522 kHz. En vue vers l’avant, LiveScope Forward, vous observez la zone devant le bateau, notamment pour le power fishing. En vue vers le bas, LiveScope Down, vous surveillez ce qui se trouve sous la coque pour les pêches verticales. Ces deux modes atteignent une portée maximale de 152 m en eau douce et de 106 m en eau salée. Le mode Perspective complète ces vues, avec le support adapté fourni.
Le combiné Garmin ajuste la vue de lui-même selon l’orientation de la sonde. La centrale de référence de cap et d’attitude AHRS stabilise l’image et maintient l’orientation du faisceau quand le bateau bouge. Le traitement de l’image réduit le bruit et les artefacts, ce qui facilite la distinction des cibles. Sept palettes de couleurs Vivid règlent le contraste de l’affichage.
Cette imagerie s’affiche sur un échosondeur de pêche des séries ECHOMAP UHD, ECHOMAP ULTRA 102/122 ou GPSMAP 1022, 1022xsv, 1222, 1222PLUS, 1222touch, 1223xsv, 1223, 8422, 8424, 8417, 8416, 8412xsv, 8412, 8410xsv, 8410, 722xsPLUS et 722PLUS. La sonde peut aussi remplacer celle d’une installation LiveScope qui utilise déjà un module GLS 10. Pour le raccordement, le pack comprend le câble d’alimentation, un câble Garmin Marine Network de 2 m à petit connecteur et un adaptateur réseau.
Ce que dit la fiche technique de la LiveScope XR LVS62 :
- Montage : supports pour barillet et arbre de moteur électrique, support pour le mode Perspective
- Imagerie : LiveScope en temps réel, visible même lorsque le bateau est immobile
- Modes de vue : LiveScope Forward, LiveScope Down et Perspective
- Changement de vue : ajustement automatique par le combiné Garmin selon l’orientation de la sonde
- Fréquences : 282 à 522 kHz
- Portée maximale en modes Down et Forward, en eau douce : 152 m
- Portée maximale en modes Down et Forward, en eau salée : 106 m
- Stabilisation : centrale de référence de cap et d’attitude AHRS intégrée
- Traitement d’image : réduction du bruit et des artefacts, séparation des cibles
- Palettes de couleurs : 7 palettes Vivid
- Compatibilité ECHOMAP : séries UHD et ULTRA 102/122
- Compatibilité GPSMAP : 1022, 1022xsv, 1222, 1222PLUS, 1222touch, 1223xsv, 1223, 8422, 8424, 8417, 8416, 8412xsv, 8412, 8410xsv, 8410, 722xsPLUS et 722PLUS

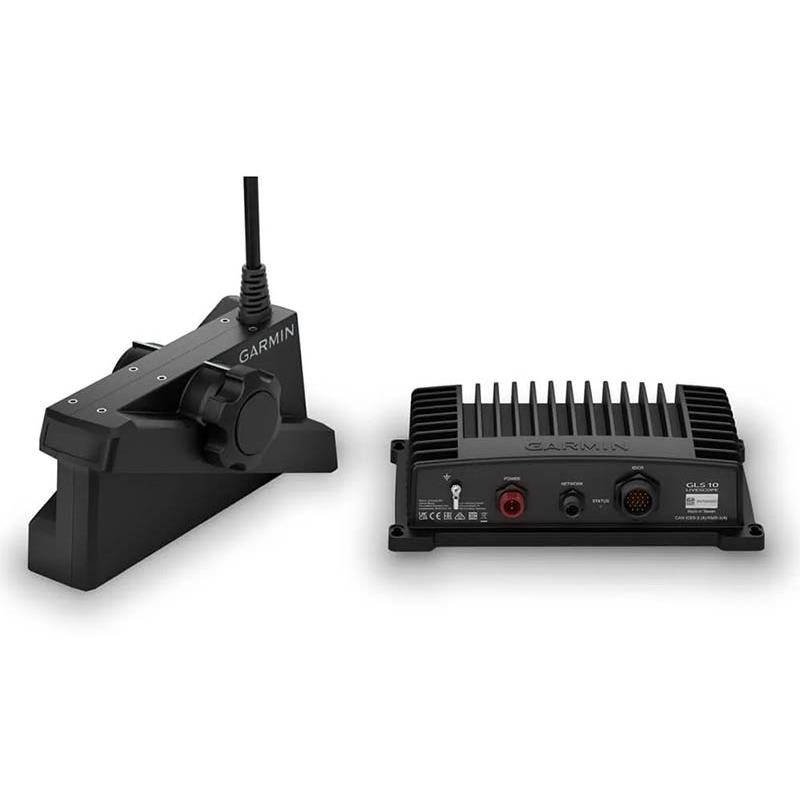

- Module sondeur : GLS 10 fourni, installation « plug-and-play »
- Mise à niveau : remplacement possible de la sonde d’une installation LiveScope avec module GLS 10
- Dimensions du module GLS 10 : 24,5 × 14,9 × 6,5 cm
- Dimensions de la sonde : 20,8 × 10,1 × 2,76 cm
- Poids du module GLS 10 : 2 kg
- Poids de la sonde : 1,78 kg
- Indice de résistance à l’eau : IPX7
- Température d’utilisation : de -15 °C à +70 °C
- Température de stockage : de -40 °C à +85 °C
- Alimentation : 10 à 32 V
- Consommation : 21 W en fonctionnement standard, 58 W maximum
- Câble réseau : Garmin Marine Network de 2 m, petit connecteur
- Dimensions de la boîte : 23,3 × 17,4 × 17,2 cm
- Poids de la boîte : 4,3 kg
- Perche orientable en option : orientation à 360°, déploiement rapide et repli horizontal pour la navigation et le transport routier
- Longueurs de perche conseillées : 2 m pour la mer, 1,90 m pour la mer ou l’eau douce, 1 m pour l’eau douce
- Contenu du pack : module sondeur LiveScope GLS 10, sonde XR LVS62, support pour le mode Perspective, support pour le barillet du moteur électrique, support pour arbre, câble d’alimentation, câble réseau Garmin Marine Network de 2 m à petit connecteur, câble adaptateur réseau et documentation
