Sondeur Simrad Nsx 3009

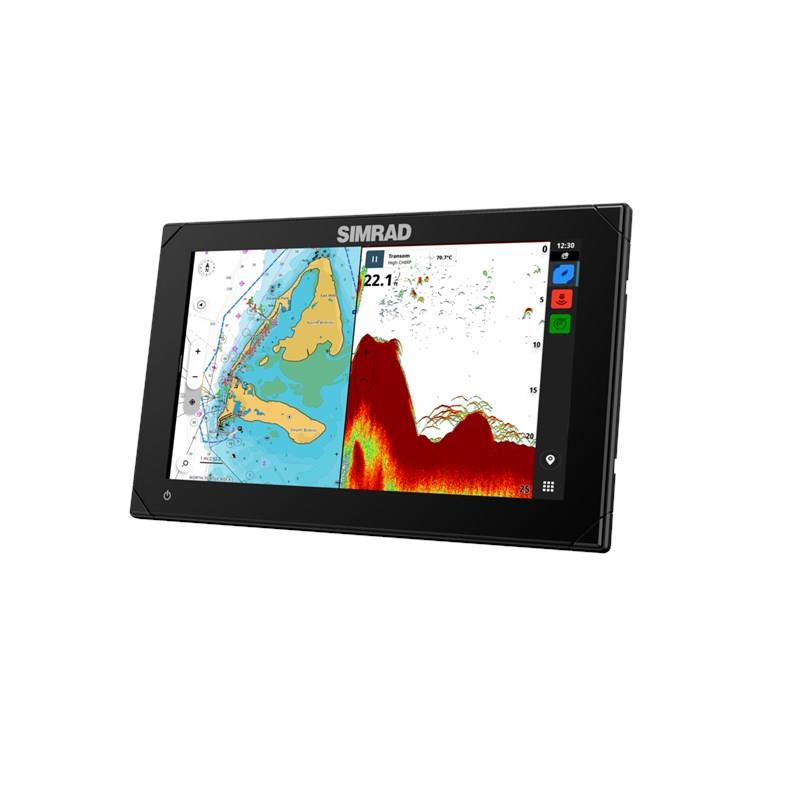

Sur le Simrad Nsx 3009, les vues sonar montrent les poissons et les structures du poste, et la cartographie situe votre position. L’écran tactile de 9 pouces (22,86 cm) est une dalle IPS de 1280 × 720 pixels, lisible à travers des verres polarisés, avec un angle de vision de 85°. Il est multipoint : vous manipulez les vues et la carte directement du doigt.

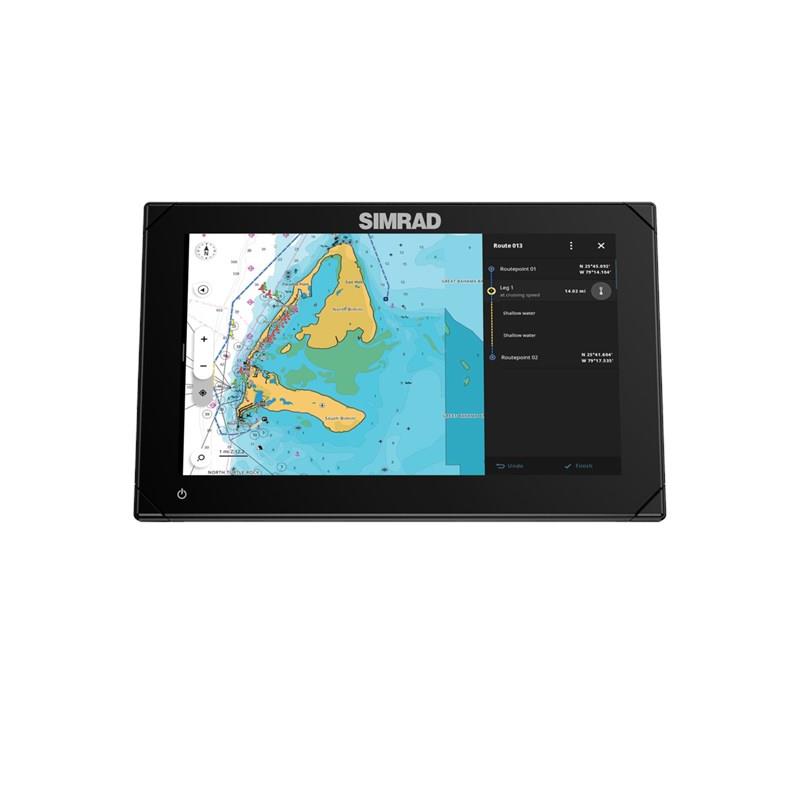

La navigation utilise uniquement les cartes C-MAP Discover X et C-MAP Reveal X, présentées pour le secteur maritime et mises à jour chaque jour. La fonction Autorouting calcule automatiquement les itinéraires sur la carte. Le récepteur GPS interne travaille à 10 Hz sur 32 canaux et prend en charge les systèmes WASS, MSAS et EGNOS. La mémoire stocke 6 000 waypoints, 500 routes de 100 points maximum chacune et 50 traces.

L’appareil mesure 239 × 148,5 × 80,6 mm (largeur × hauteur × profondeur), hors étrier et capot, et pèse 1,2 kg. Son unique logement microSD se trouve derrière l’écran. Avec un montage sur étrier, prévoyez un dégagement à l’arrière ; en montage encastré, gardez un accès rapide au lecteur. L’assistant de configuration guide la mise en route et le réglage du sondeur. L’alimentation nominale est de 12 V en courant continu, dans une plage de 10 à 17 V, avec un fusible recommandé de 3 A. La consommation maximale atteint 18,8 W, soit 1 360 mA à 13,8 V. L’étanchéité répond aux indices IPX6 et IPX7, et la plage de fonctionnement s’étend de -15 °C à 55 °C.

La boîte contient l’appareil, un câble d’alimentation à quatre broches de 2 m, un étrier en U Vulcan 9/GO9, un capot de protection d’écran, un kit de montage sur tableau de bord NSX 3009/Vulcan2, des clips d’angle NSX/Vulcan2 et un guide rapide. Une sonde HDI ou Active Imaging 3-en-1 est fournie selon la version sélectionnée ; la version vendue sans sonde n’en comprend pas.

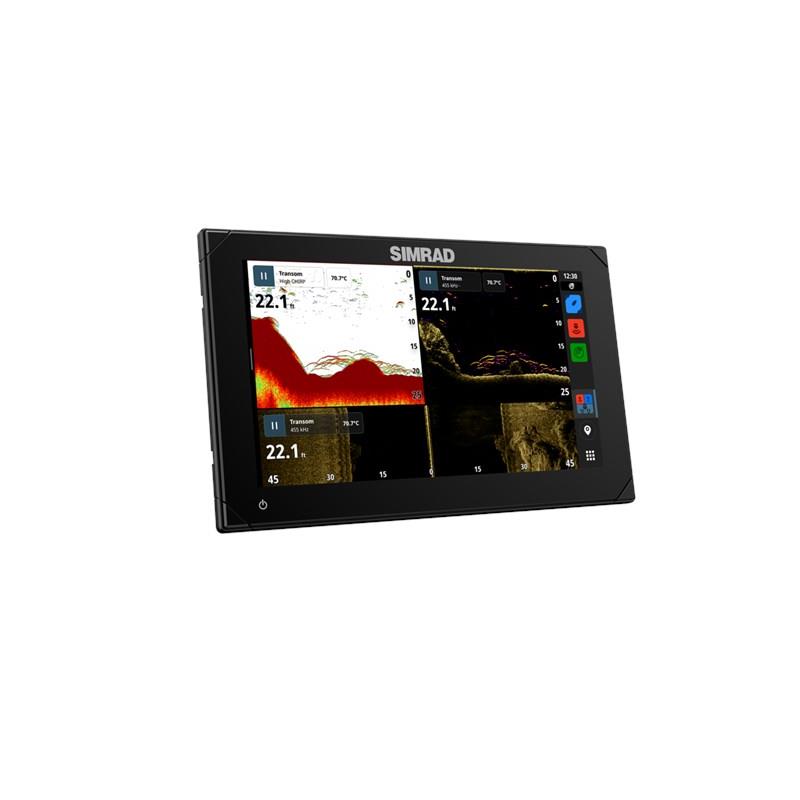

Le Nsx 3009 est un écho-sondeur qui lit les échos dans la colonne d’eau avec le sonar traditionnel, et qui émet en CHIRP sur une plage de fréquences plutôt que sur une fréquence unique. Son port sonar Xsonic à neuf broches accepte une puissance de 1 kW et un seul canal CHIRP ; les compatibilités annoncées comprennent le 50/200 kHz, HDI et Active Imaging. Le DownScan Imaging, imagerie verticale, détaille les structures sous la sonde. Le SideScan, imagerie latérale, les montre de chaque côté lorsque la sonde choisie le prend en charge.

Le Bluetooth 4.0 relie l’appareil à votre smartphone et à l’application Simrad, qui donne accès à vos données cartographiques sur l’eau comme à terre. Le Wi-Fi suit la norme IEEE 802.11b/g/n. Côté réseau embarqué, on trouve un port Ethernet et un port NMEA 2000 Micro-C, avec une charge de 1 LEN. L’Ethernet sert à coupler un autre sondeur compatible ; le NMEA 2000 permet notamment de recevoir les données AIS.

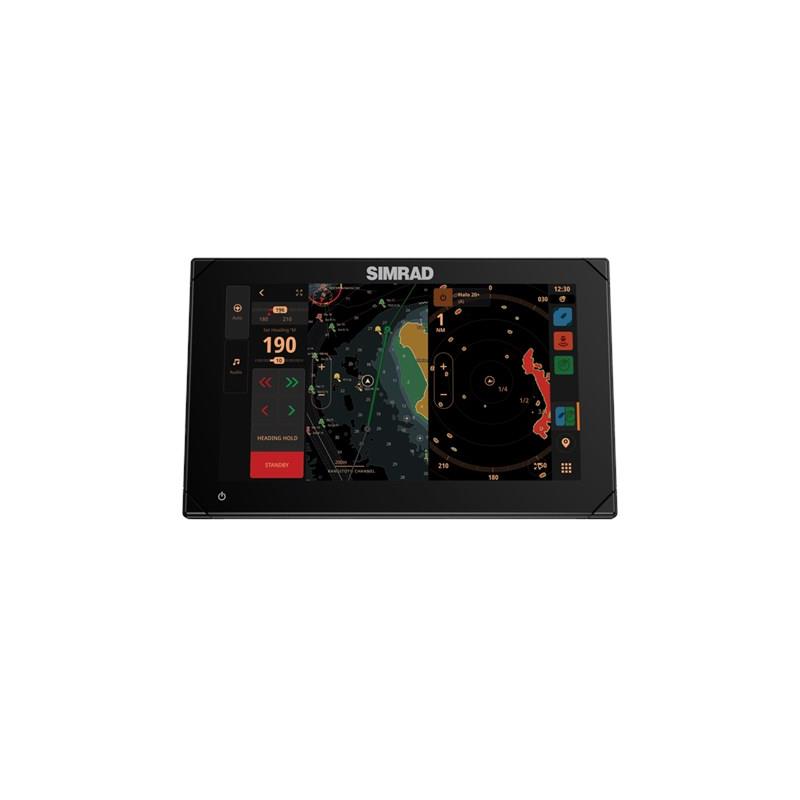

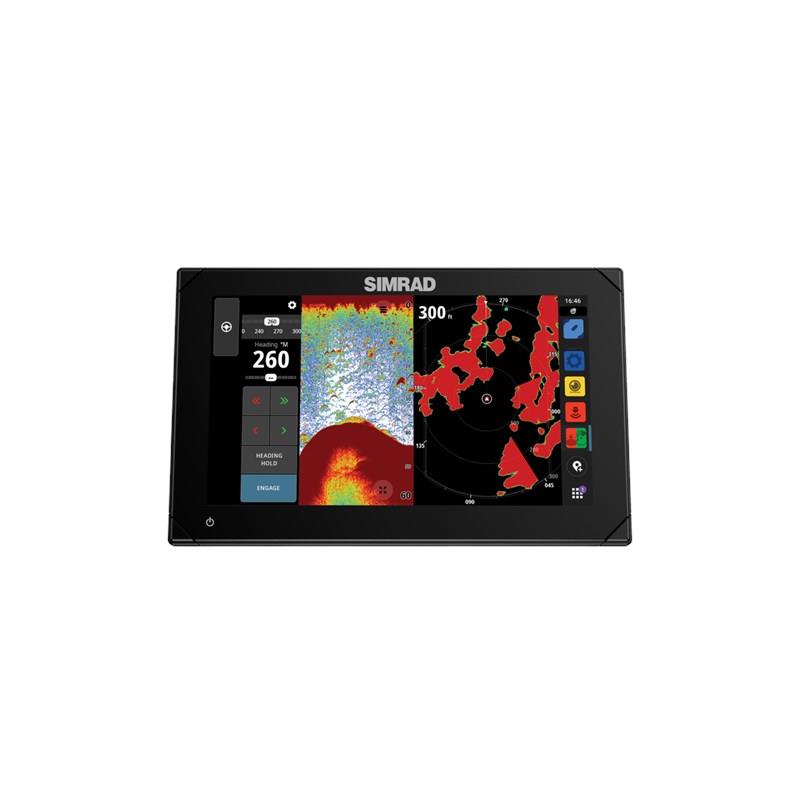

Le Nsx 3009 s’intègre à un pilote automatique Simrad et prend en charge le radar HALO. Avec un radar HALO connecté, vous affichez simultanément les vues proches et lointaines, jusqu’à 42 nm, avec une mise à jour chaque seconde. L’appareil accepte aussi la vidéo IP et l’intégration d’applications tierces. Pour la commutation numérique, la compatibilité annoncée au lancement se limite au système Simrad Command DDS.
