Sondeur Garmin Echomap UHD2 72CV

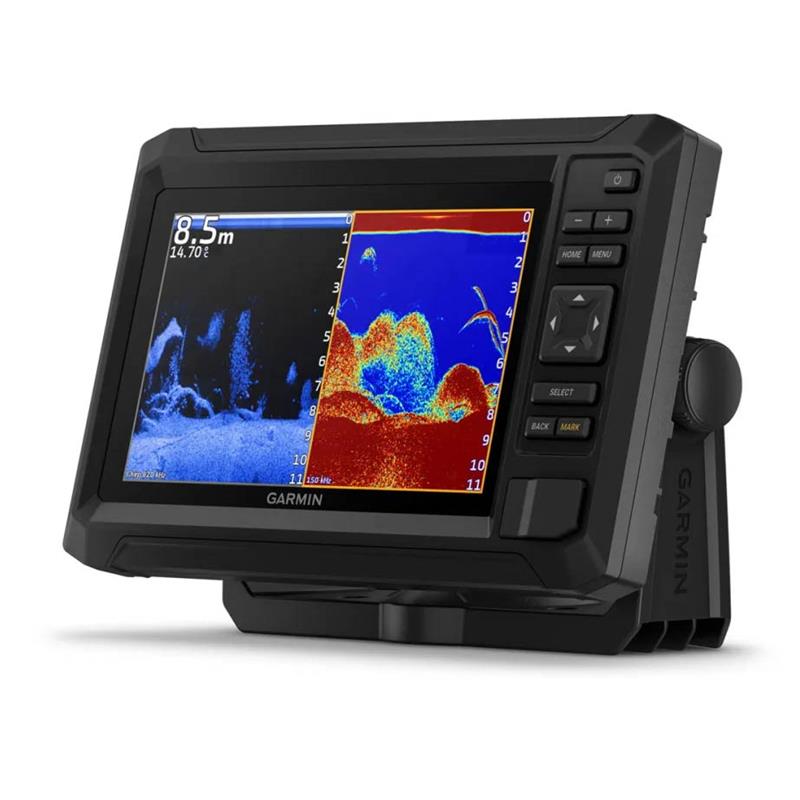

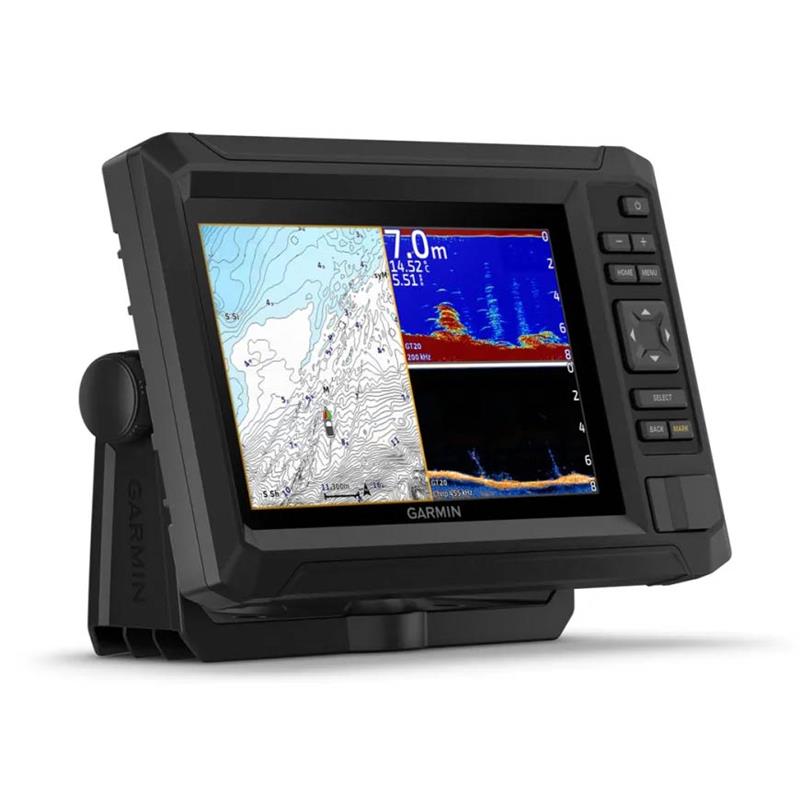

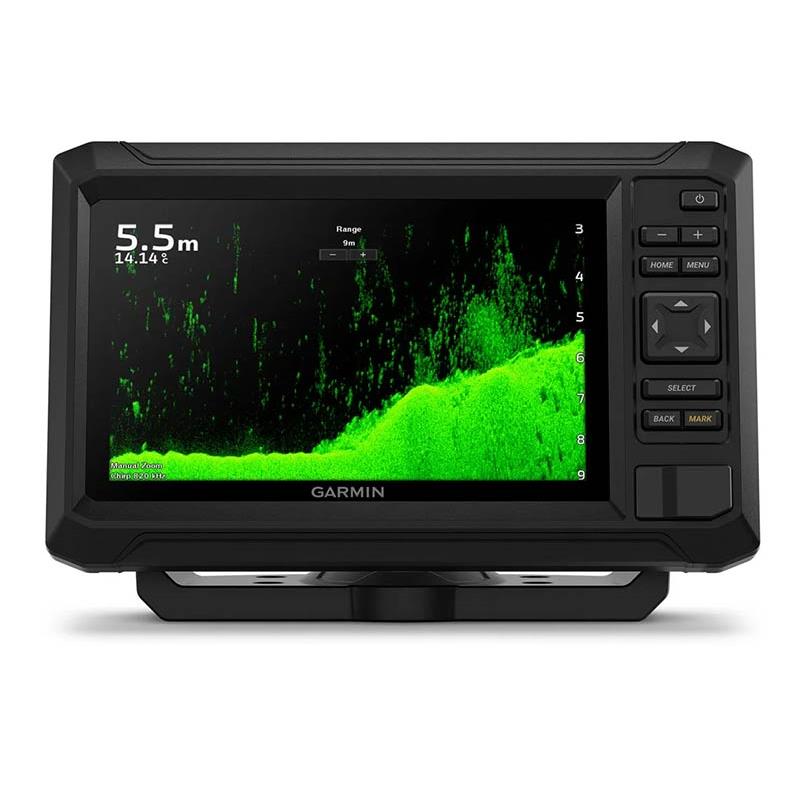

Le Garmin Echomap UHD2 72CV affiche les échos sous le bateau en sonar traditionnel et en imagerie verticale ClearVü, le nom que Garmin donne à cette vue. Les palettes de couleurs Vivid aident à distinguer les échos et les structures du fond. Ce sondeur Garmin se commande par boutons. Son écran antireflet affiche 800 × 480 pixels d’après les caractéristiques techniques, alors que la description commerciale annonce 800 × 400.

Le sonar traditionnel gère le CHIRP monocanal, les bandes CHIRP basse, moyenne et haute, ainsi que les fréquences de 50, 77, 83 et 200 kHz. Le CHIRP balaie une plage de fréquences, ce qui sépare mieux les échos. En imagerie verticale ClearVü, l’appareil prend en charge 260, 455 et 800 kHz ; cette vue sert à lire la forme des structures sous le bateau. Ces valeurs sont celles de l’appareil, à ne pas confondre avec les fréquences disponibles avec la sonde montée.

En navigation, le récepteur GPS intégré fonctionne à 10 Hz. Il utilise plusieurs bandes de fréquences pour affiner la position, surtout quand les signaux sont faibles ou réfléchis. Vous enregistrez jusqu’à 5 000 waypoints, 50 000 points de tracé et 50 tracés. La fonction Quickdraw Contours crée des cartes bathymétriques et cartographie les profondeurs au fil de vos passages. Le lecteur accepte une carte microSD de 32 Go maximum. Les cartographies Garmin Navionics+ et Garmin Navionics Vision+ sont proposées en option, et la fiche technique mentionne aussi BlueChart g3 et BlueChart g3 Vision. Elle indique également des fonctionnalités de voile.

La connexion Wi-Fi locale de cet échosondeur partage les données sonar, les waypoints et les itinéraires avec un autre traceur ECHOMAP UHD2 compatible. Sur un smartphone compatible, l’application gratuite ActiveCaptain donne accès à OneChart et aux mises à jour logicielles, et gère aussi les cartes créées avec Quickdraw Contours.

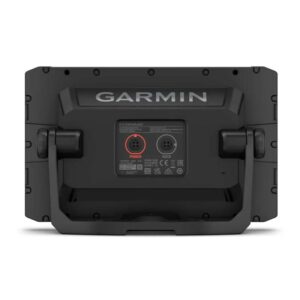

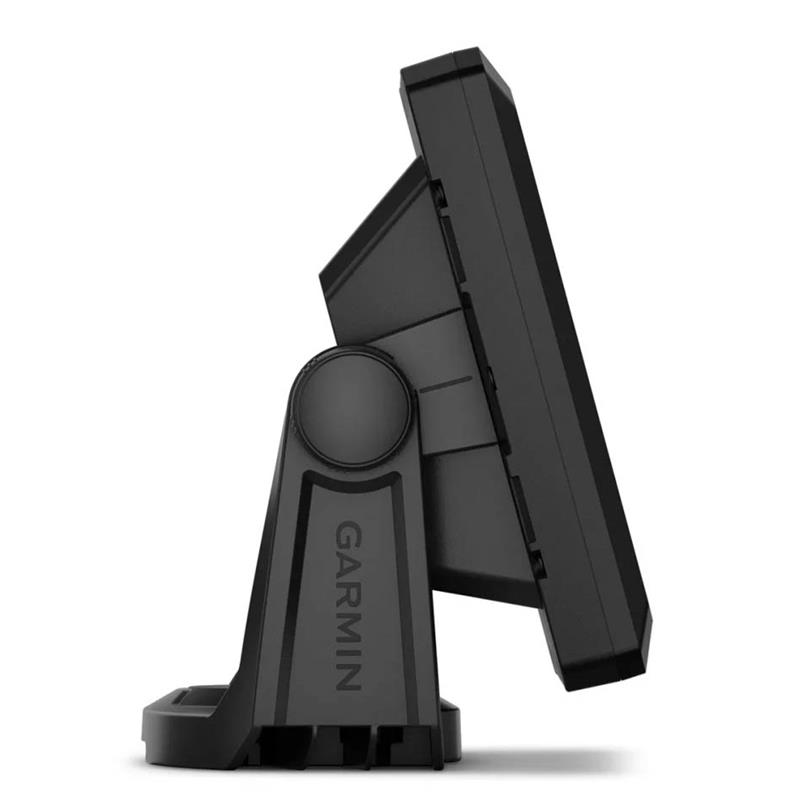

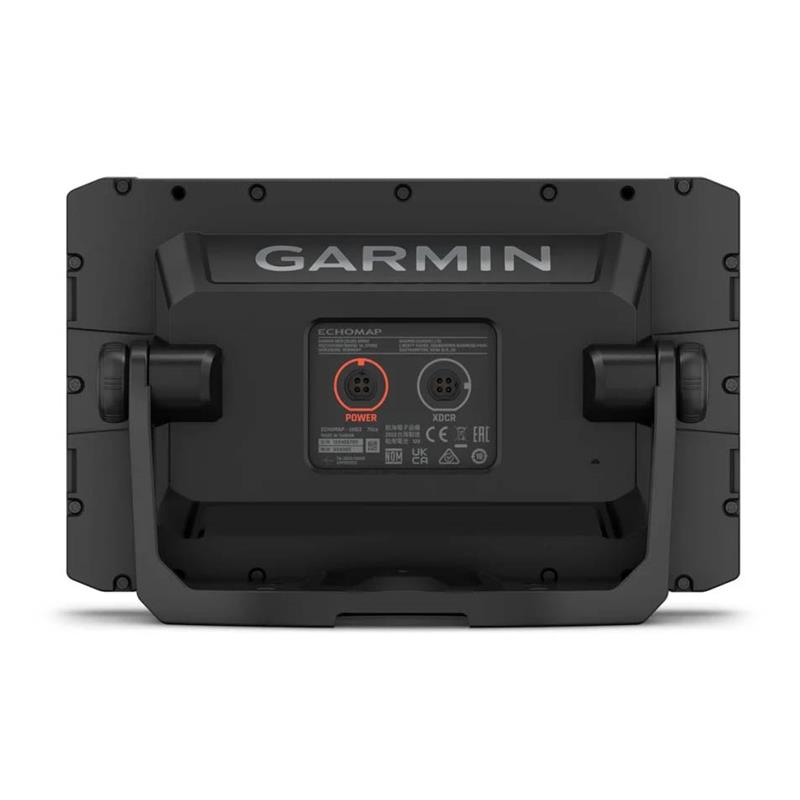

Pour l’installation, le boîtier mesure 23,2 × 14,3 × 6,7 cm et son indice de résistance à l’eau est IPX7. Le port de sonde compte 4 broches. La version avec sonde comprend une GT20-TM à monter au tableau arrière, pour le sonar traditionnel et l’imagerie ClearVü ; les données décrivent aussi une version sans sonde. Dans les deux cas, le pack contient l’appareil, le câble d’alimentation et de données, un étrier pivotant, le matériel de montage et la documentation.
