Echosondeur Garmin Echomap Ultra2 102SV

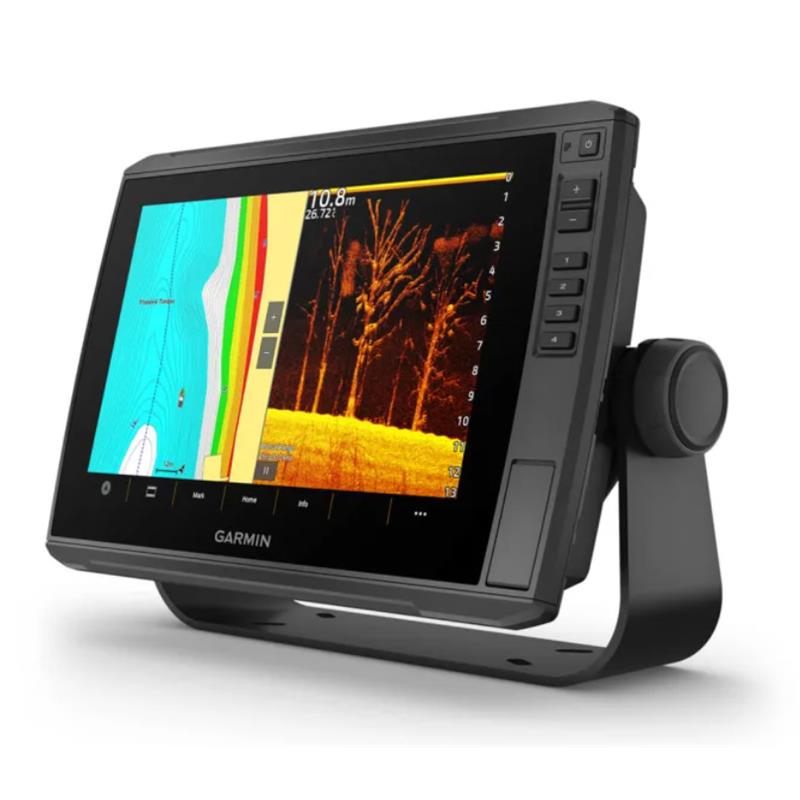

L’écran de 10 pouces du Garmin Echomap Ultra2 102SV affiche les vues sonar et les cartes sur 21,7 × 13,6 cm. Le boîtier mesure 295 × 195 × 98 mm, pèse 1,8 kg et se monte sur étrier ou s’encastre dans la console. La dalle tactile IPS, en définition WXGA de 1 280 × 800 pixels, reçoit un traitement antireflet et reste lisible avec des lunettes polarisées pour consulter les données sur l’eau.

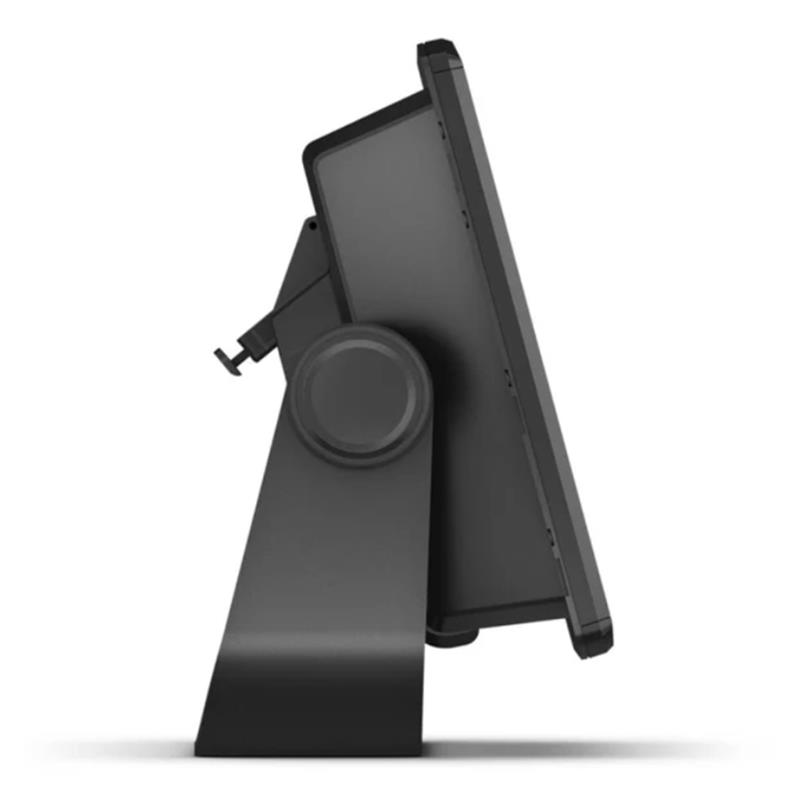

Ce sondeur Garmin se fixe sur un étrier inclinable et pivotant. Son socle à dégagement rapide sert à ajuster l’orientation de l’écran et à retirer l’appareil de son support. L’indice de résistance à l’eau est IPX7 et la consommation électrique annoncée atteint 26 W.

Les deux configurations contiennent l’appareil avec fond cartographique mondial, un câble de chargement/données, l’étrier avec son socle, le nécessaire de montage encastré, un capot de protection, le matériel de montage et la documentation. La version avec sonde ajoute une GT56UHD-TM et un câble adaptateur de sonde 8 broches vers sondeur 12 broches.

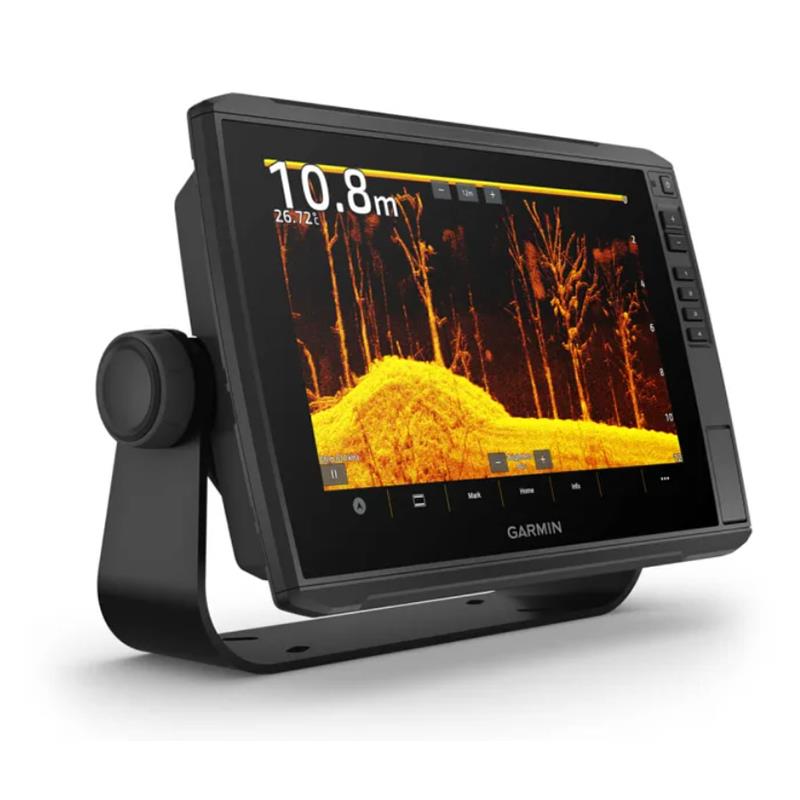

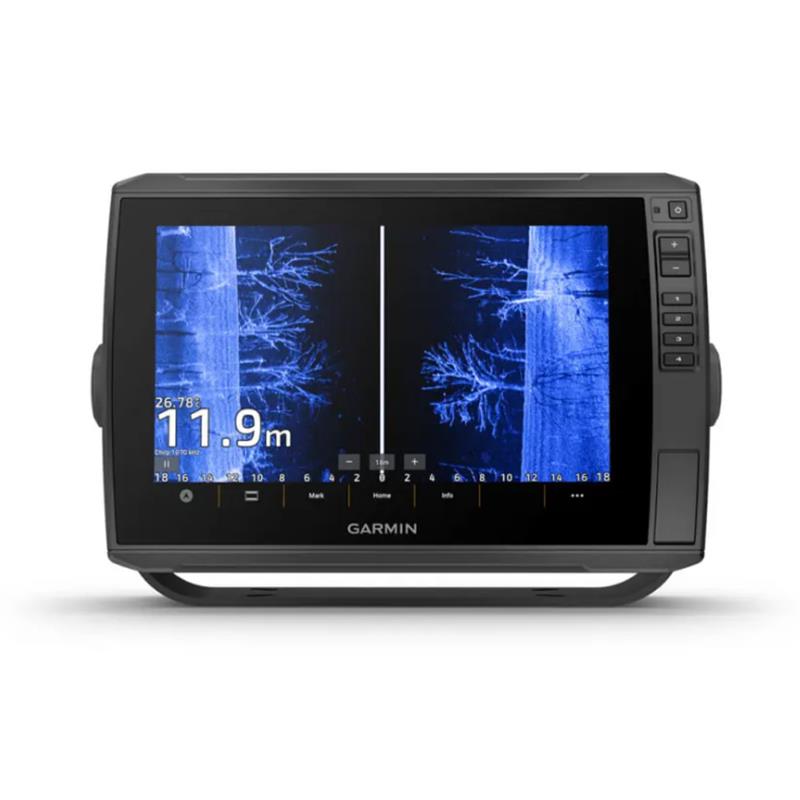

Le sonar traditionnel CHIRP intégré travaille de 40 à 250 kHz en simple canal, avec une puissance de 600 W RMS, soit 4 000 W crête à crête. Le balayage d’une plage de fréquences aide à distinguer les échos proches. L’imagerie verticale, nommée ClearVü chez Garmin, représente les structures sous le bateau ; l’imagerie latérale SideVü examine les côtés. Les fréquences de balayage CHIRP indiquées sont 260, 455, 800 et 1 200 kHz. Le pack avec GT56UHD-TM apporte le sonar traditionnel CHIRP et l’imagerie à balayage ultra haute définition.

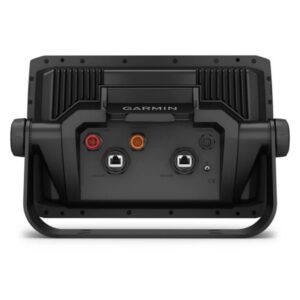

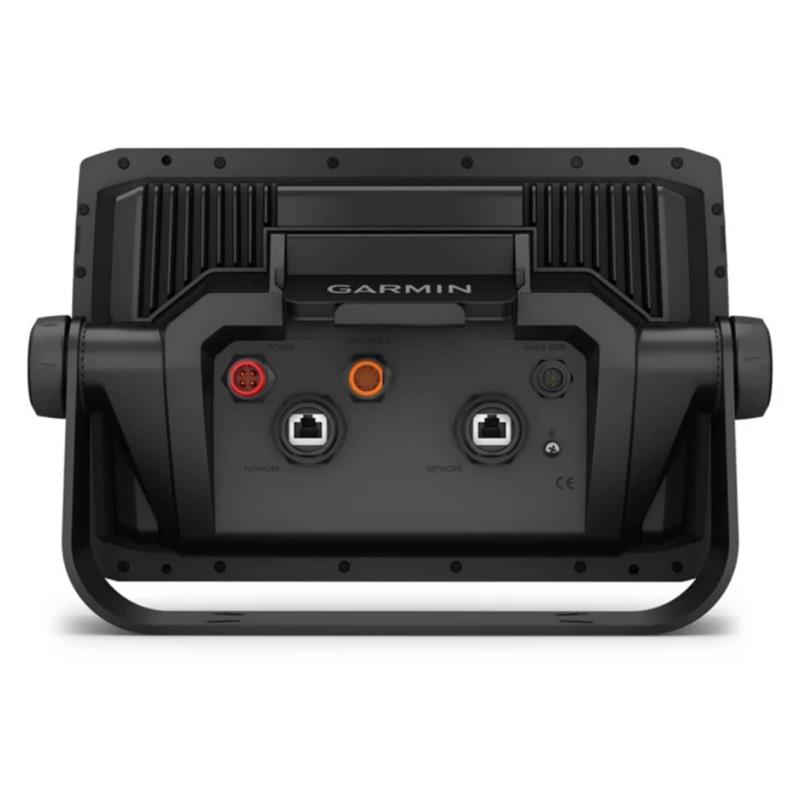

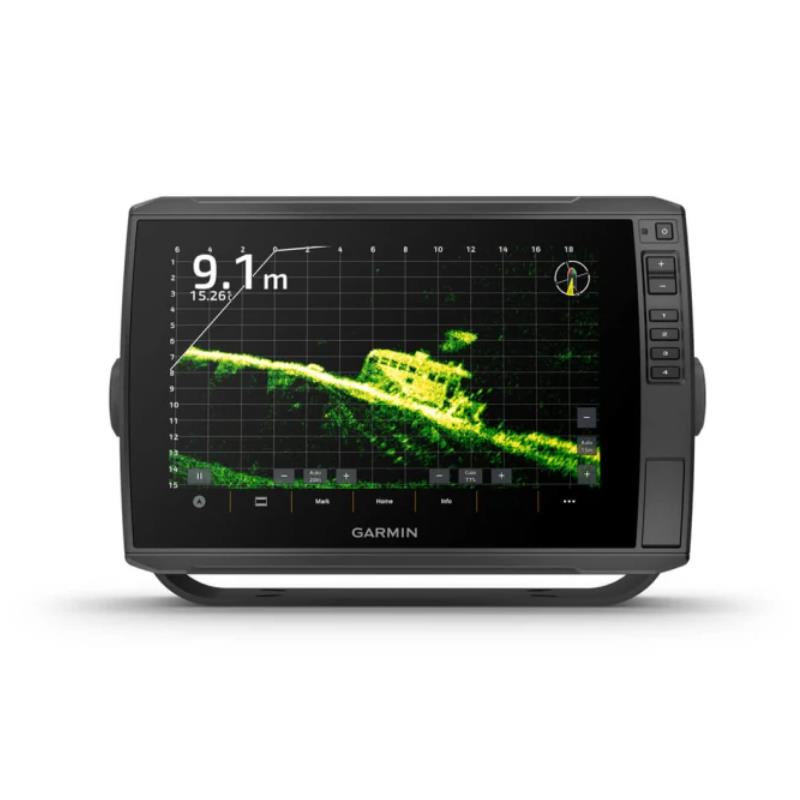

Les sondes temps réel Panoptix LiveScope LVS32, LVS34 et LVS62 sont compatibles : l’appareil devient alors un sondeur live qui montre les déplacements des poissons en temps réel. Ces sondes ne figurent pas dans le contenu des configurations décrites. L’appareil prend aussi en charge les sondeurs double fréquence et double faisceau, ainsi que le module sondeur GCV Black Box. Côté sonar, la connectique comprend une prise 12 broches et une prise pour Panoptix LVS12.

À 77 kHz, la profondeur maximale annoncée est de 700 m en eau douce et de 335 m en mer. Ces estimations dépendent du type de fond et des caractéristiques de l’eau. Le verrouillage du fond affiche les retours par rapport au fond. Le journal et le graphique de température suivent l’évolution de la température de l’eau. L’enregistrement sonar conserve les données, et le retour dans l’historique rejoue un passage déjà effectué.

La fonction Quickdraw Contours, intégrée à cet écho-sondeur, crée vos propres cartes à partir des relevés et trace instantanément des courbes bathymétriques espacées de 30 cm. Le récepteur interne GPS/GLONASS/Galileo fonctionne à 10 Hz et actualise la position pendant les déplacements. Le fond cartographique mondial fourni peut être complété par les cartographies optionnelles Garmin Navionics+ ou Garmin Navionics Vision+. Elles couvrent les eaux côtières et intérieures, donnent accès aux mises à jour quotidiennes et apportent la technologie Auto Guidance+ pour le calcul d’itinéraires.

Deux ports Garmin Marine Network à grands connecteurs partagent les données sonar, les waypoints et les routes avec d’autres ECHOMAP Ultra2 de 10 ou 12 pouces et avec les ECHOMAP UHD2. Le Wi-Fi intégré relie l’appareil à l’application gratuite ActiveCaptain. Sa fonction HELM sert à partager les données et à contrôler le sondeur depuis une tablette ou un smartphone.

Un port NMEA 2000 assure la compatibilité avec les compas électroniques, les pilotes automatiques, la commutation numérique et le système audio FUSION-Link. L’appareil prend également en charge les radios compatibles FUSION-Link et dispose d’une entrée et d’une sortie NMEA 0183. L’AIS recherche la position des navires proches ; l’ASN affiche les données de position transmises par les radios VHF compatibles. Un tableau des marées et des fonctions pour la voile complètent les fonctions de navigation.
