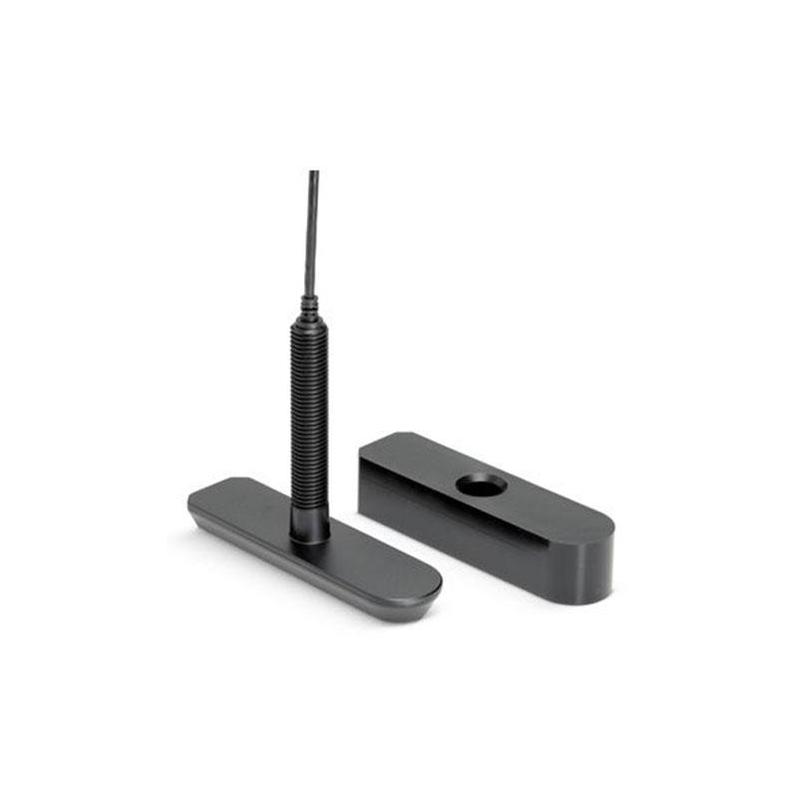

La sonde Humminbird Traversante Plastique CHIRP Ds et MEGA SI+ est annoncée pour les sondeurs de la gamme Hélix G3. Le sonar Dual Spectrum CHIRP traditionnel émet sur plusieurs fréquences pour distinguer les échos dans la colonne d’eau. Le mode étroit concentre la lecture sur une zone réduite, le mode large couvre davantage de terrain. MEGA Side Imaging+, l’imagerie latérale, montre les structures de part et d’autre du bateau ; MEGA Down Imaging+, l’imagerie verticale, détaille ce qui se trouve dessous. La sonde mesure aussi la température de l’eau. Ses céramiques ont un facteur « Q » très bas, décrit comme limitant les vibrations superflues.
Cette version plastique des sondes pour échosondeur se monte en traversant : son corps passe à travers la coque. Les données mentionnent aussi une « sonde standard » sur tableau arrière, sans préciser son rôle dans cette configuration.
Les fréquences de la sonde et celles du module CHIRP diffèrent dans les données fournies. La plage Dual Spectrum du module est exprimée en MHz, alors que les modes de la sonde sont en kHz. Il faut confirmer ces valeurs avant de définir les réglages.
Les données techniques de la sonde Traversante Plastique CHIRP Ds et MEGA SI+ :
- Compatibilité annoncée : gamme Hélix G3
- Matériau : plastique
- Céramiques : facteur « Q » très bas
- Dual Spectrum CHIRP, mode Full : 150–220 kHz
- Dual Spectrum CHIRP, faisceau étroit Narrow : 180–240 kHz
- Dual Spectrum CHIRP, faisceau large Wide : 140–200 kHz
- Profondeur maximale Dual Spectrum CHIRP : 365 m
- Imagerie latérale à 455 kHz : plage de 440–500 kHz, portée totale maximale d’un côté à l’autre de 244 m
- Imagerie latérale à 800 kHz : plage de 790–850 kHz, portée totale maximale d’un côté à l’autre de 76 m
- MEGA Side Imaging+ : plage de 1075–1150 kHz dans les données d’imagerie ; plage de 1050–1175 kHz dans les caractéristiques de la sonde
- Imagerie verticale à 455 kHz : plage de 440–500 kHz, profondeur maximale de 122 m
- Imagerie verticale à 800 kHz : plage de 790–850 kHz, profondeur maximale de 38 m
- MEGA Down Imaging+ : plage de 1075–1150 kHz, profondeur maximale de 61 m
- Fréquences du module CHIRP MEGA Imaging+ : 405–535 kHz / 780–860 kHz / 1.000–1.300 kHz
- Fréquences du module CHIRP Dual Spectrum : 140–240 MHz, unité indiquée dans les données et à confirmer
- Mesure de la température de l’eau : oui
- Dimensions indiquées : 25 × 230 × 60 × 150 mm ; diamètre de 25 mm
- Sonde standard mentionnée dans les données : montage sur tableau arrière, rôle non précisé pour cette version traversante
