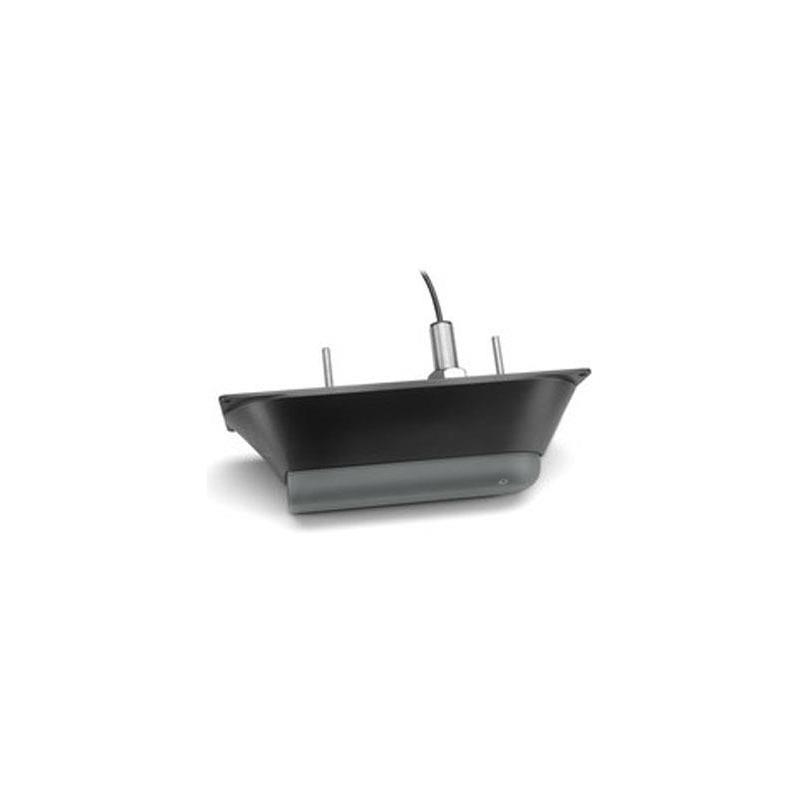

La Garmin Traversante GT51M-TH Clearvu / Sidevu CHIRP 500W se monte à travers la coque. Cette sonde de sondeur en inox est livrée avec un sabot de fixation, un kit d’installation et la documentation. Le corps de sonde mesure 228 × 62 × 41 mm, la tige filetée Ø24 × 135 mm et le sabot 323 × 116 × 64 mm. L’ensemble pèse 9,94 kg. Le câble se compose d’une section de 1,5 m et d’une autre de 9 m, avec une connectique à 12 broches.
En mode traditionnel, la sonde émet en CHIRP sur la bande 80-160 kHz. Le balayage de plusieurs fréquences aide à distinguer sur le sondeur les échos des poissons de ceux du fond. La puissance atteint 600 W, pour une portée maximale de 548 m. Les largeurs de faisceau à -3 dB sont de 40° en basse fréquence et de 10° en haute fréquence. Le faisceau large couvre davantage de zone, le faisceau étroit précise la localisation des échos. Cette sonde vise les profondeurs importantes et les conditions difficiles, et intègre un capteur de température de l’eau.
L’imagerie verticale, appelée ClearVü et désignée DownVü dans les données, détaille les fonds et les structures sous la coque. L’imagerie latérale SideVü explore les côtés du bateau. Chacun de ces modes développe 500 W sur les bandes CHIRP 245-275 kHz et 445-465 kHz, autour de 260 et 455 kHz. La portée maximale annoncée est de 304 m en imagerie verticale et de 229 m en imagerie latérale. Dans les deux modes, les faisceaux à -3 dB mesurent 2,0° × 51° à 260 kHz et 1,4° × 29° à 455 kHz. Fins sur un axe, ils servent à détailler les structures, avec une couverture plus large à 260 kHz.
Le montage convient à tout type de coque dont l’inclinaison est inférieure à 5°. Cette limite se vérifie à l’emplacement prévu pour la traversée de coque.
Les données techniques de la sonde Traversante GT51M-TH Clearvu / Sidevu CHIRP 500W :
- Matériau de la sonde : inox
- Inclinaison de coque compatible : inférieure à 5°
- Usage annoncé : profondeurs importantes et conditions difficiles
- Poids : 9,94 kg
- Dimensions de la sonde : 228 × 62 × 41 mm
- Dimensions de la tige filetée : Ø24 × 135 mm
- Dimensions du sabot de fixation : 323 × 116 × 64 mm
- Longueur du câble : 1,5 m + 9 m
- Connectique : 12 broches
- Fréquences du mode traditionnel : CHIRP 80-160 kHz
- Fréquences de l’imagerie verticale ClearVü / DownVü : CHIRP 245-275 kHz et 445-465 kHz, autour de 260 et 455 kHz
- Fréquences de l’imagerie latérale SideVü : CHIRP 245-275 kHz et 445-465 kHz, autour de 260 et 455 kHz
- Puissance du mode traditionnel : 600 W
- Puissance de l’imagerie verticale ClearVü / DownVü : 500 W
- Puissance de l’imagerie latérale SideVü : 500 W
- Portée maximale du mode traditionnel : 548 m
- Portée maximale de l’imagerie verticale DownVü : 304 m
- Portée maximale de l’imagerie latérale SideVü : 229 m
- Largeur de faisceau traditionnel à -3 dB : 40° en basse fréquence / 10° en haute fréquence
- Largeur de faisceau DownVü à -3 dB : 2,0° × 51° à 260 kHz / 1,4° × 29° à 455 kHz
- Largeur de faisceau SideVü à -3 dB : 2,0° × 51° à 260 kHz / 1,4° × 29° à 455 kHz
- Capteur de température : intégré
- Contenu du pack : sonde traversante inox GT51M-TH, sabot de fixation, kit d’installation, documentation
