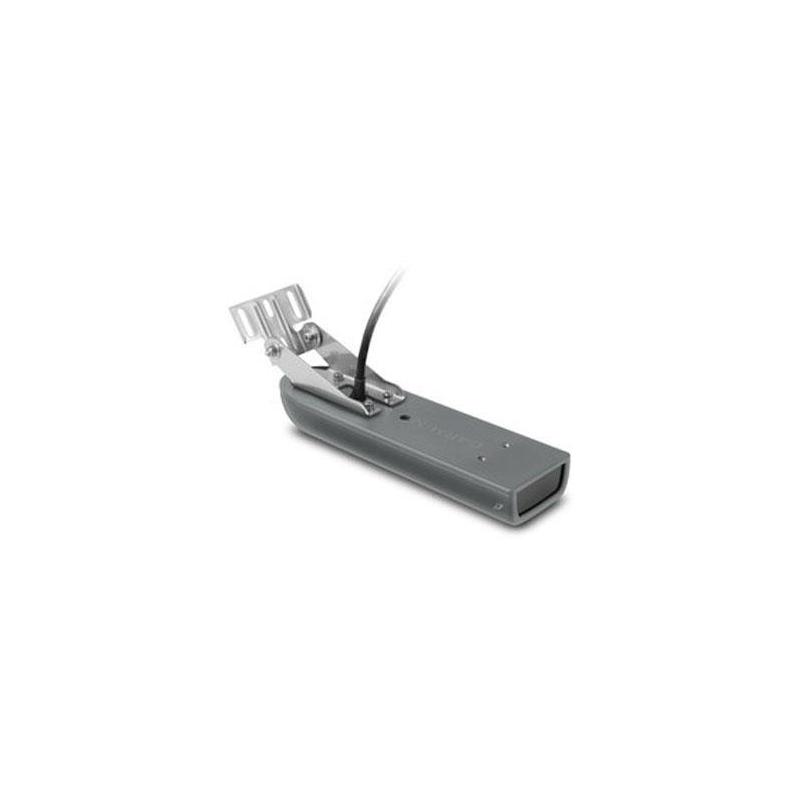

La Garmin TA GT51M-TM Downvu / Sidevu CHIRP a deux modes d’imagerie : l’imagerie verticale, appelée DownVü chez Garmin, et l’imagerie latérale SideVü. Ces technologies donnent aux sondes pour échosondeur une lecture des fonds, des structures immergées et des poissons sous le bateau ou sur ses côtés. Elles travaillent aux fréquences nominales de 260 et 455 kHz, avec des bandes CHIRP de 245 à 275 kHz et de 445 à 465 kHz. Le CHIRP traditionnel balaie une bande de 80 à 160 kHz et sert à la détection dans la colonne d’eau. Cette sonde vise les profondeurs importantes et les conditions difficiles. Les portées maximales annoncées sont de 548 m en traditionnel, 304 m en imagerie verticale et 229 m en imagerie latérale.
Un kit de fixation et un kit d’installation sont fournis pour la pose au tableau arrière. Le câble de 9 m relie l’emplacement de montage à l’échosondeur ; sa connectique compte 12 broches. Le corps mesure 228 × 62 × 30 mm et pèse 5,44 kg. Un capteur de température complète les mesures de la sonde. La documentation est incluse dans le pack.
Fiche technique de la sonde Garmin TA GT51M-TM Downvu / Sidevu CHIRP :
- Fréquences nominales d’imagerie : 260 / 455 kHz
- Fréquences CHIRP traditionnel : 80 à 160 kHz
- Fréquences CHIRP DownVü : 245 à 275 kHz et 445 à 465 kHz
- Fréquences CHIRP SideVü : 245 à 275 kHz et 445 à 465 kHz
- Puissance en traditionnel : 600 W
- Puissance DownVü : 500 W
- Puissance SideVü : 500 W
- Puissance d’imagerie annoncée par élément : 500 W, soit 1 500 W au total
- Portée maximale en traditionnel : 548 m
- Portée maximale DownVü : 304 m
- Portée maximale SideVü : 229 m
- Largeur de faisceau traditionnel LF/HF à −3 dB : 24° / 13°
- Largeur de faisceau DownVü à −3 dB, valeurs indiquées : 2,0° × 51° à 455 kHz / 1,4° × 29° à 800 kHz
- Largeur de faisceau SideVü à −3 dB, valeurs indiquées : 2,0° × 51° à 455 kHz / 1,4° × 29° à 800 kHz
- Capteur de température : oui
- Longueur du câble : 9 m
- Connectique : 12 broches
- Dimensions : 228 × 62 × 30 mm
- Poids : 5,44 kg
- Contenu du pack : sonde, kit de fixation, kit d’installation et documentation
