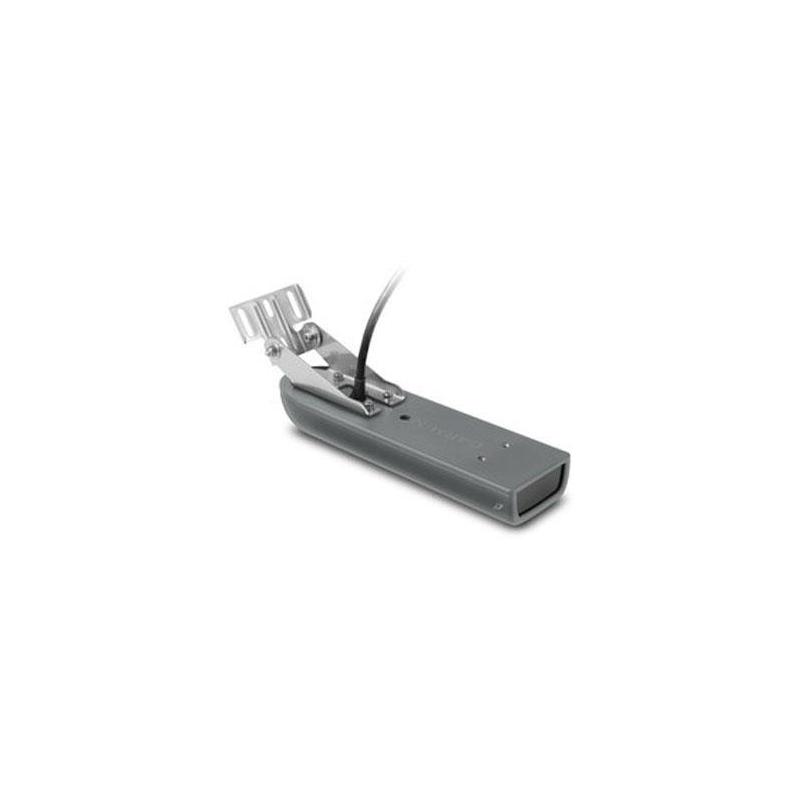

La Garmin TA GT21-Th Downvu CHIRP travaille en mode traditionnel 2D et en imagerie verticale, appelée DownVü chez Garmin. Chaque mode donne une lecture du fond, des structures immergées et des poissons sur votre sondeur de pêche. Le mode 2D utilise les fréquences 50/200 kHz, avec une puissance de 600 W et une portée maximale de 457 m. L’imagerie DownVü fonctionne à 500 W sur les plages CHIRP 245–275 kHz et 445–465 kHz, centrées sur 260 et 455 kHz, pour une portée maximale de 304 m. Le balayage CHIRP exploite une plage de fréquences plutôt qu’une fréquence unique pour distinguer les échos.
En traditionnel, les angles de faisceau à −3 dB sont de 40° en basse fréquence et de 10° en haute fréquence. Le premier couvre une zone plus large, le second resserre la lecture sous la sonde. En DownVü, les faisceaux mesurent 2,0° × 51° à 260 kHz et 1,4° × 29° à 455 kHz. Fins dans un axe et larges dans l’autre, ils servent à représenter les structures sous le bateau. Cette sonde est destinée aux profondeurs importantes et aux conditions difficiles.
Elle fait partie des sondes pour échosondeur à fixer sur tableau arrière ; le pack comprend la sonde, un kit de fixation, un kit d’installation et la documentation. Le corps mesure 228 × 62 × 30 mm et pèse 3,72 kg. Le câble de 9 m se termine par une connectique à 8 broches, et sa longueur fixe le cheminement possible entre le tableau arrière et l’appareil. Un capteur intégré mesure la température de l’eau.
Les caractéristiques principales de la sonde Garmin TA GT21-Th Downvu CHIRP :
- Usage annoncé : profondeurs importantes et conditions difficiles
- Fréquences traditionnelles 2D : 50/200 kHz
- Fréquences d’imagerie verticale DownVü CHIRP : 245–275 kHz et 445–465 kHz, centrées sur 260 et 455 kHz
- Puissance en traditionnel : 600 W
- Puissance en DownVü : 500 W
- Portée maximale en traditionnel : 457 m
- Portée maximale en DownVü : 304 m
- Angles de faisceau traditionnels à −3 dB, basse/haute fréquence : 40°/10°
- Angles de faisceau DownVü à −3 dB : 2,0° × 51° à 260 kHz ; 1,4° × 29° à 455 kHz
- Capteur de température : intégré
- Dimensions de la sonde : 228 × 62 × 30 mm
- Poids : 3,72 kg
- Longueur du câble : 9 m
- Connectique : 8 broches
- Contenu du pack : sonde, kit de fixation, kit d’installation et documentation
