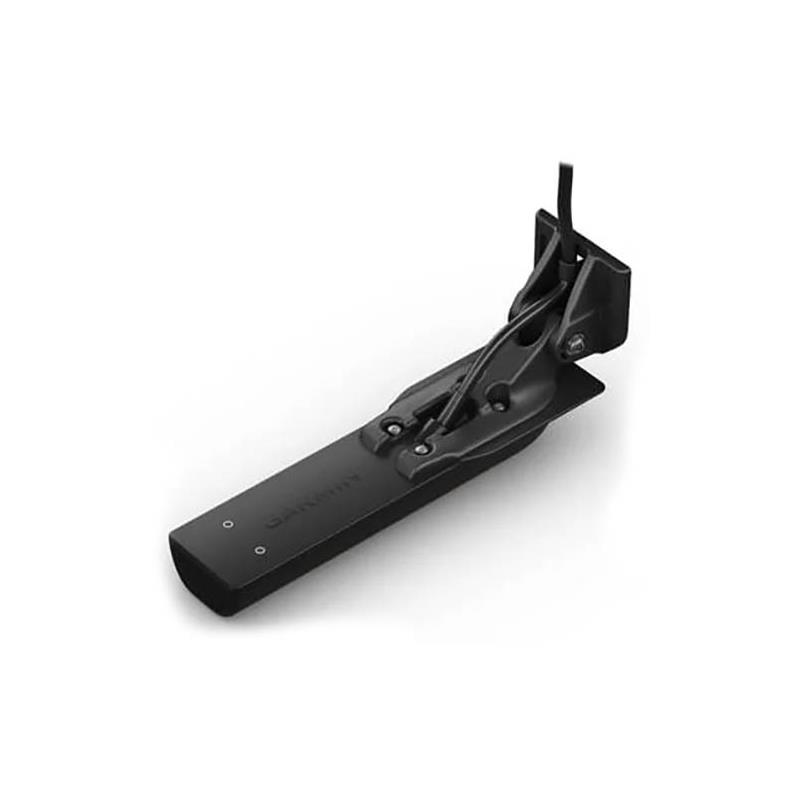

La Garmin GT56UHD-TM affiche sur l’écran du sondeur auquel vous la reliez une lecture traditionnelle CHIRP et des images ultra haute définition sous le bateau et sur les côtés. Son connecteur à 12 broches la raccorde aux sondeurs compatibles avec cette connectique.
Le balayage de fréquences des sondes pour échosondeur CHIRP aide à distinguer les échos des poissons de ceux du fond. Le mode traditionnel CHIRP haut et large de cette sonde travaille de 150 à 240 kHz, avec une puissance de 350 W et un faisceau de 24° à 16°. Sa profondeur maximale annoncée atteint 244 m en eau douce. Le capteur de température relève la température de l’eau.
Chez Garmin, l’imagerie verticale s’appelle ClearVü : elle détaille le fond et les structures sous le bateau. L’imagerie latérale SideVü montre ce qui se trouve de part et d’autre. Ces deux modes utilisent une puissance de 500 W et trois fréquences : 455 kHz (425 à 485 kHz), 800 kHz (790 à 850 kHz) et 1 000 kHz (940 à 1 100 kHz). En ClearVü, les faisceaux mesurent 0,52° × 52° à 1 000 kHz, 0,64° × 35° à 800 kHz et 1,1° × 52° à 455 kHz. Étroit dans un axe, le faisceau détaille les structures traversées par le balayage. En SideVü, le faisceau indiqué à 1 000 kHz est de 0,52° × 52°. Les profondeurs maximales annoncées sont de 122 m en ClearVü et de 152 m en SideVü.
La sonde est livrée avec un étrier de montage sur tableau arrière et un système de montage sur moteur électrique, accompagnés des instructions d’installation. Elle mesure 218,5 × 51,8 × 27,7 mm, et son câble de 7,62 m permet de prévoir le cheminement jusqu’au sondeur. Suivez attentivement ces instructions afin d’éviter d’endommager le bateau ou la sonde et de préserver la qualité de l’image à l’écran.
La GT56UHD-TM en chiffres :
- Modes : traditionnel CHIRP haut et large, imagerie verticale ClearVü et imagerie latérale SideVü ultra haute définition
- Fréquence du CHIRP traditionnel : 150 à 240 kHz
- Puissance du CHIRP traditionnel : 350 W
- Profondeur maximale du CHIRP traditionnel : 244 m en eau douce
- Largeur du faisceau CHIRP traditionnel : 24° à 16°
- Fréquences ClearVü et SideVü : 455 kHz (425 à 485 kHz), 800 kHz (790 à 850 kHz), 1 000 kHz (940 à 1 100 kHz)
- Puissance ClearVü et SideVü : 500 W
- Profondeur maximale ClearVü : 122 m
- Profondeur maximale SideVü : 152 m
- Largeur du faisceau ClearVü : 0,52° × 52° à 1 000 kHz ; 0,64° × 35° à 800 kHz ; 1,1° × 52° à 455 kHz
- Largeur du faisceau SideVü : 0,52° × 52° à 1 000 kHz
- Capteur de température : intégré
- Connectique : 12 broches
- Longueur du câble : 7,62 m
- Dimensions : 218,5 × 51,8 × 27,7 mm
- Contenu du pack : sonde, étrier de montage sur tableau arrière, système de montage sur moteur électrique et instructions d’installation
