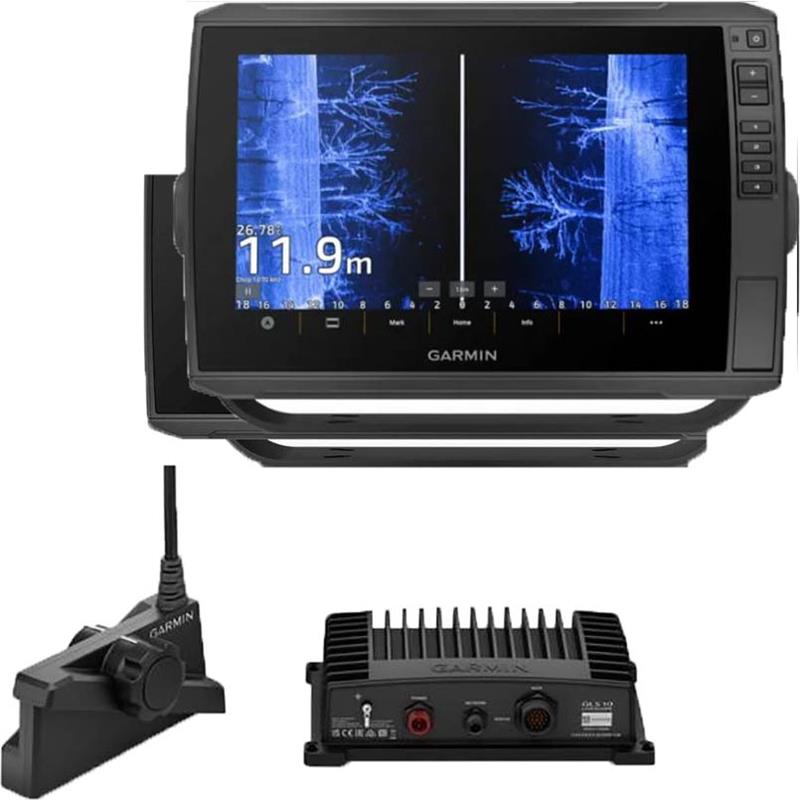

L’imagerie en temps réel du Garmin Echomap Ultra2 122SV Sonde GT56UHD repose sur la sonde LiveScope LVS34 et le boîtier GLS10, fournis dans ce pack avec la sonde de tableau arrière GT56UHD. Ce sondeur GPS Garmin se fixe sur l’étrier inclinable et pivotant avec socle à dégagement rapide, également fourni, ou s’encastre dans le tableau de bord. Le pack comprend aussi le matériel de montage, un capot de protection et la documentation.
Le sondeur et l’ensemble LiveScope fonctionnent en 12 V. Prévoyez une batterie au plomb ou au lithium d’une capacité suffisante pour tenir une journée, et un interrupteur sur leur alimentation afin de les couper pendant les déplacements sur l’eau. Le câble de chargement et de données, le câble d’alimentation et l’adaptateur entre une sonde à 8 broches et le sondeur à 12 broches sont inclus.
Une perche de sonde amovible, proposée en option, sert à orienter la LVS34 depuis votre siège ; elle existe en versions pour float tube ou pour bateau. Sur un bateau, on la monte généralement à tribord, près du poste de pilotage : vous réglez l’orientation depuis la console et gardez une vue complète lorsque vous pêchez à deux à la verticale. Pour naviguer au moteur thermique à haute vitesse, repliez la perche en position horizontale afin de protéger la sonde. Le pack fournit également un support en mode perspective, un support pour le barillet du moteur électrique et un support pour arbre.
Sur cet échosondeur, l’écran tactile de 12 pouces affiche les vues sonar, et vous agissez directement sur l’affichage. La vue 2D avec CHIRP sert à lire les échos dans la colonne d’eau ; le CHIRP utilise un balayage de fréquences pour mieux distinguer les retours. L’imagerie verticale montre les structures sous le bateau, l’imagerie latérale les zones de chaque côté.
La fonction sondeur live affiche les mouvements des poissons en temps réel avec les vues LiveScope Down et LiveScope Forward, qui observent respectivement sous le bateau et vers l’avant. Leur portée maximale annoncée est de 61 m. L’orientation de la sonde détermine la zone observée.
Le GPS situe votre position, et la bathymétrie représente les profondeurs sous forme de carte. Le lecteur de cartes donne accès aux données cartographiques sur un support compatible. Pour la connexion réseau du système, le pack comprend un câble Garmin Marine Network de 2 mètres à petit connecteur ainsi qu’un câble adaptateur réseau. Le guide d’installation et la documentation du système LiveScope sont également fournis.
Tableau des caractéristiques
| Caractéristique | Valeur |
|---|---|
| Marque | Garmin |
| Taille d’écran | 12 pouces |
| Écran tactile | Oui |
| Couleur | Oui |
| GPS | Oui |
| Lecteur de carte | Oui |
| Sonde fournie | Oui |
| Vue 2D | Oui |
| Vue Down (imagerie verticale) | Oui |
| Vue Side (imagerie latérale) | Oui |
| CHIRP | Oui |
| Sonar live | Oui |
| Bathymétrie | Oui |
| Réseau (NMEA 2000 / Ethernet) | Oui |
