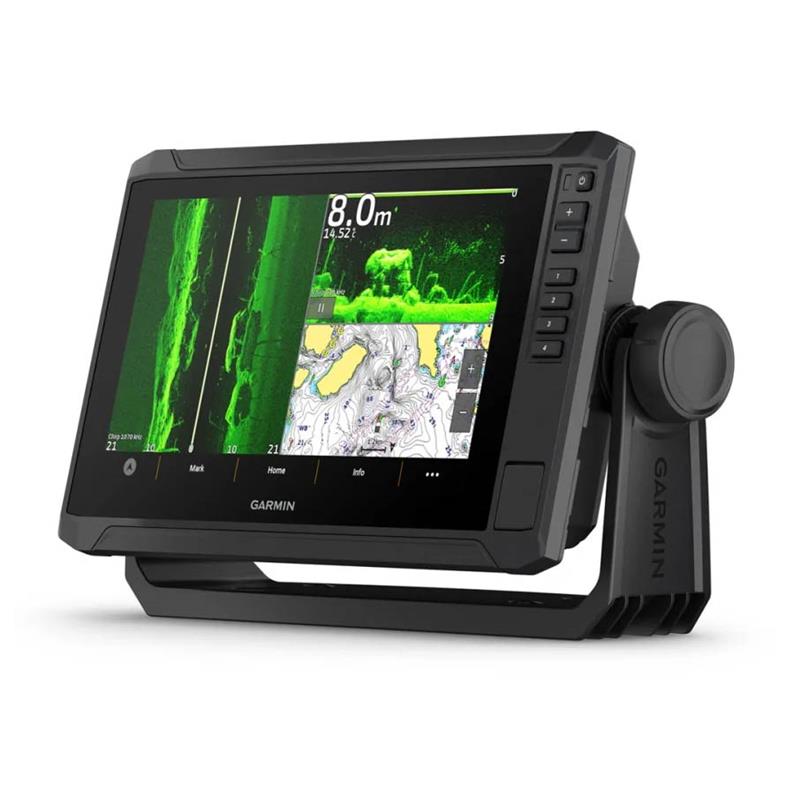

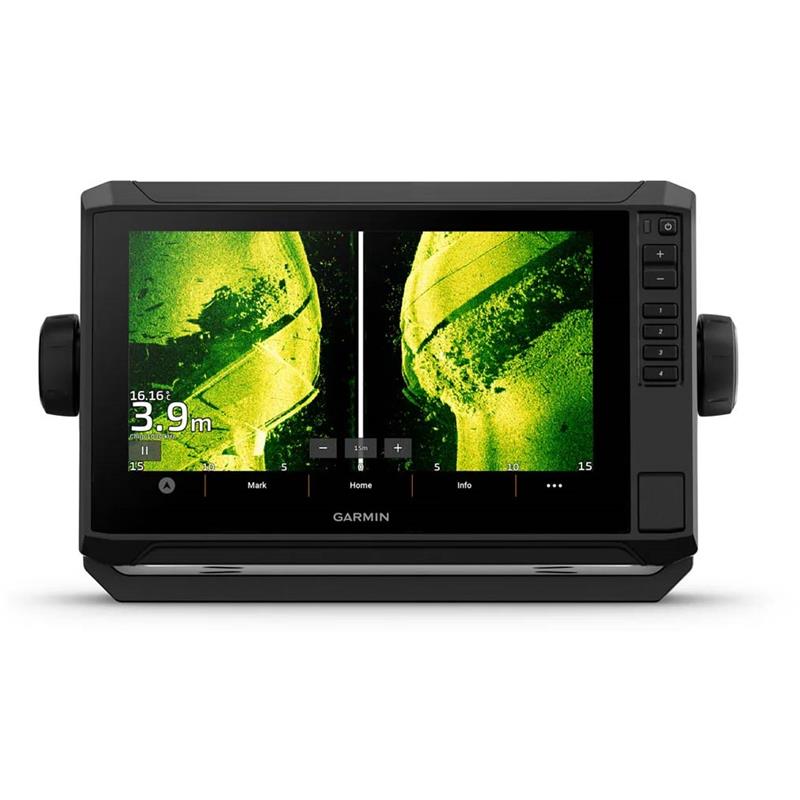

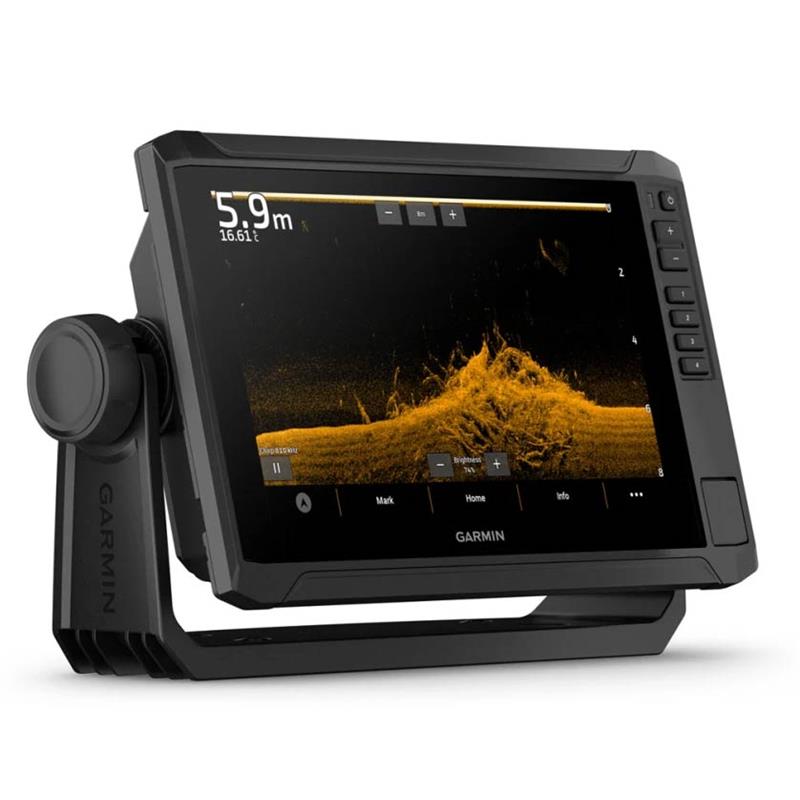

Lorsque vous passez sur une structure, Garmin Echomap UHD2 92SV affiche les échos du sondeur traditionnel et les images de balayage pour en lire les contours. L’imagerie verticale, appelée ClearVü chez Garmin, montre ce qui se trouve sous le bateau ; l’imagerie latérale SideVü étend la lecture sur les côtés. Les palettes de couleurs VIVID aident à distinguer les échos et les structures du fond sur cet échosondeur Garmin.
Pour le sonar traditionnel, l’appareil prend en charge le CHIRP monocanal, les fréquences 50/77/83/200 kHz et les bandes CHIRP basse, moyenne et haute. Le CHIRP balaie une plage de fréquences pour mieux séparer les échos proches. Les fréquences prises en charge pour ClearVü et SideVü sont de 260/455/800/1000/1200 kHz.

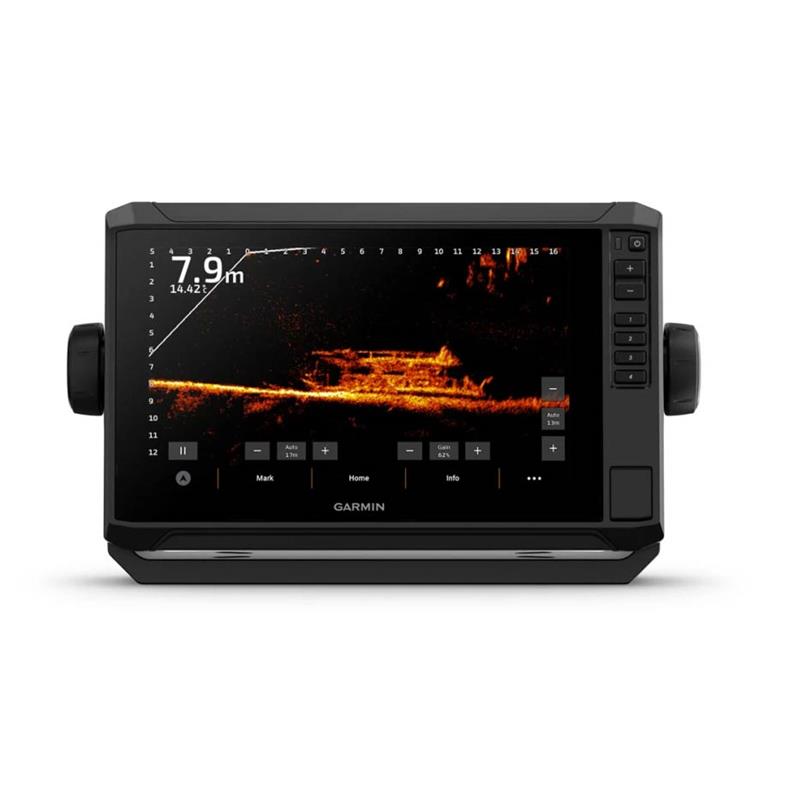

La connexion réseau Ethernet permet de raccorder les sondes de sonar en temps réel Panoptix et LiveScope LVS32 ou LVS34, proposées en option. Cette configuration transforme l’appareil en échosondeur live pour observer les poissons et leurs déplacements en temps réel. Le Wi-Fi local permet aussi de partager les données du sonar traditionnel, de ClearVü et de SideVü, ainsi que les waypoints et les itinéraires, avec un autre ECHOMAP UHD2 compatible.
En navigation, le récepteur GPS intégré à 10 Hz utilise plusieurs bandes de fréquences pour améliorer la précision de position lorsque les signaux sont faibles ou réfléchis. Vous pouvez enregistrer jusqu’à 5 000 waypoints, 50 000 points de tracé et 50 tracés. Le lecteur accueille une carte microSD de 32 Go maximum. Les cartographies compatibles indiquées sont BlueChart g3, BlueChart g3 Vision, Garmin Navionics+ et Garmin Navionics Vision+ ; ces cartes sont en option. La technologie AutoGuidage+ est accessible avec les cartographies prises en charge. Des fonctionnalités de voile sont également disponibles.
La création de cartes bathymétriques, appelée Quickdraw Contours, permet de dessiner votre propre carte à partir des relevés du sondeur. Sur un smartphone compatible, l’application gratuite ActiveCaptain donne accès à OneChart et aux mises à jour logicielles, et permet de gérer les données Quickdraw Contours.

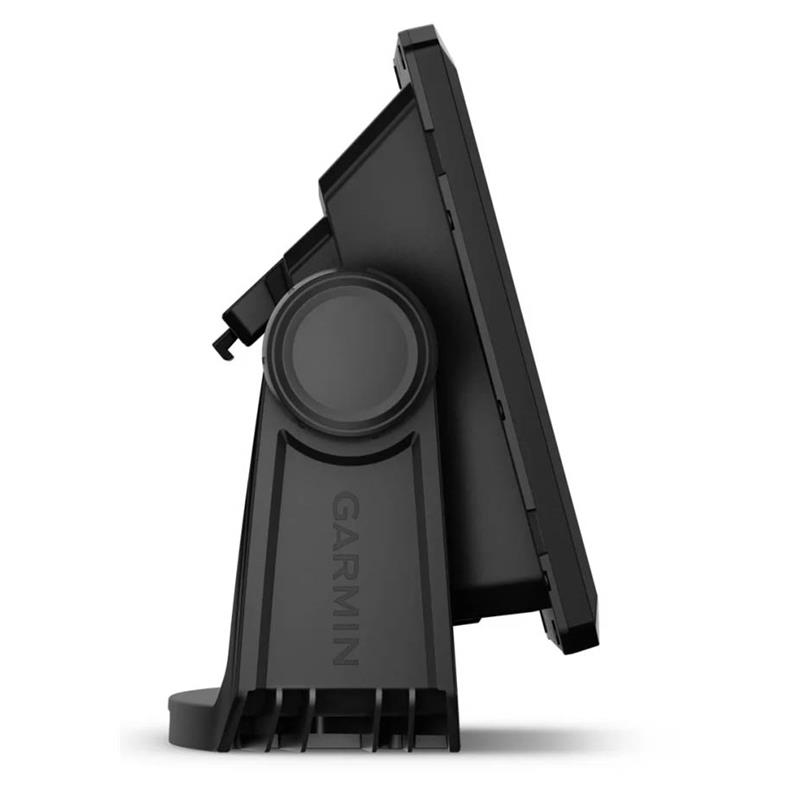

Au poste de pilotage, l’écran tactile de 9 pouces permet de régler les paramètres directement à l’écran, avec des touches pour les commandes physiques. Sa surface d’affichage mesure 19,8 × 11,5 cm, avec une diagonale de 22,9 cm et une résolution de 1 024 × 600 pixels. L’affichage lumineux antireflet facilite la lecture de ce sondeur pour la pêche à bord. Le boîtier mesure 26,4 × 16,6 × 8 cm et présente un indice de résistance à l’eau IPX7. Le support inclinable permet d’orienter l’écran ; son berceau à dégagement rapide facilite le retrait de l’appareil.

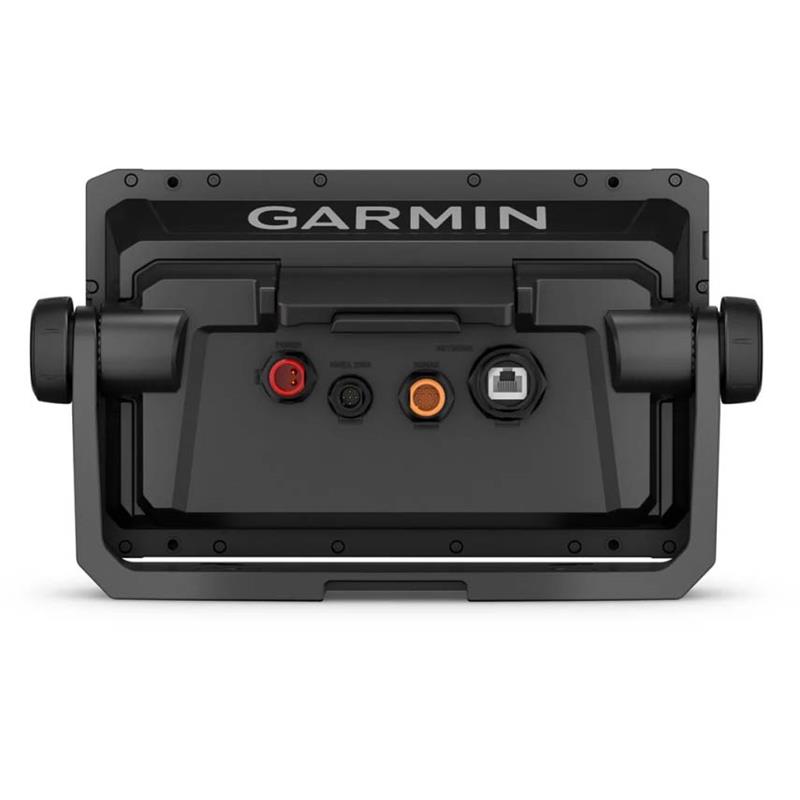

Le raccordement comprend un port de sonde à 12 broches et une connexion réseau filaire NMEA 2000 pour l’échange de données avec les équipements compatibles. Une liaison sans fil avec le moteur électrique Garmin Force est également prise en charge. L’alimentation se raccorde au moyen du câble fourni.
Deux configurations sont décrites : avec ou sans sonde. La version avec sonde comprend une GT56UHD, désignée GT56-TM dans le contenu du pack, à monter au tableau arrière pour le sonar traditionnel, ClearVü et SideVü. Dans les deux configurations, la boîte contient l’appareil, le câble d’alimentation, le support inclinable avec berceau à dégagement rapide, le couvercle de protection, le matériel de montage et la documentation.
Tableau des caractéristiques
| Caractéristique | Valeur |
|---|---|
| Marque | Garmin |
| Taille d’écran | 9 pouces |
| Écran tactile | Oui |
| Couleur | Oui |
| GPS | Oui |
| Lecteur de carte | Oui |
| Sonde fournie | Oui |
| Vue 2D | Oui |
| Vue Down (imagerie verticale) | Oui |
| Vue Side (imagerie latérale) | Oui |
| CHIRP | Oui |
| Sonar live | Oui |
| Bathymétrie | Oui |
| Réseau (NMEA 2000 / Ethernet) | Oui |
