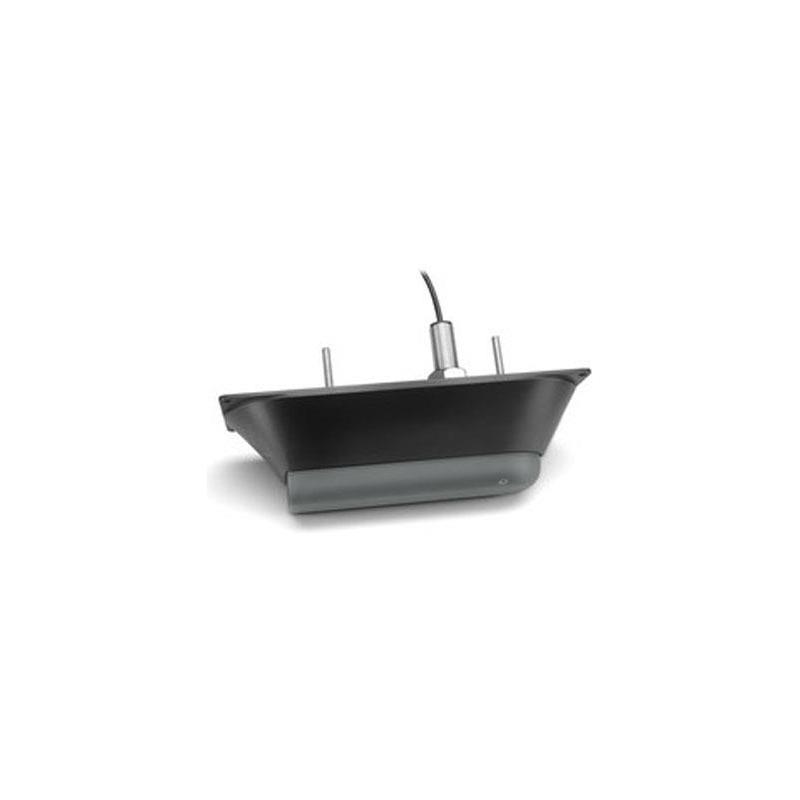

La Garmin Traversante GT21-TH Downvu se monte à travers la coque. Cette sonde pour sondeur en inox est livrée avec un sabot de fixation et un kit d’installation. Son câble de 9 m se termine par une connectique à 8 broches.
L’imagerie verticale, nommée DownVü chez Garmin, représente sur l’échosondeur les fonds, les structures immergées et les poissons situés sous la sonde. Elle emploie le CHIRP, qui balaie une plage de fréquences autour de 260 et 455 kHz, avec 500 W de puissance et une portée maximale de 304 m. Les faisceaux mesurent 2° × 51° à 260 kHz et 1,4° × 29° à 455 kHz. Fins dans un axe et larges dans l’autre, ils détaillent les structures sous la coque.
Le mode traditionnel 2D fonctionne à 50 et 200 kHz, avec 600 W de puissance et une portée maximale de 457 m. À 50 kHz, le faisceau de 40° couvre une zone plus large ; à 200 kHz, celui de 10° resserre l’observation sous la sonde. Cette sonde est prévue pour les profondeurs importantes et les conditions difficiles.
Elle se monte sur tout type de coque dont l’inclinaison est inférieure à 5°. Le capteur de température donne aussi la température de l’eau.
Fiche technique de la sonde Garmin Traversante GT21-TH Downvu :
- Matériau de la sonde : inox
- Usage annoncé : profondeurs importantes et conditions difficiles
- Inclinaison de coque compatible : inférieure à 5°, pour tout type de coque
- Fréquences traditionnelles 2D : 50/200 kHz
- Fréquences d’imagerie verticale DownVü CHIRP : 245–275 kHz et 445–465 kHz, autour de 260 et 455 kHz
- Puissance traditionnelle 2D : 600 W
- Puissance DownVü : 500 W
- Portée maximale traditionnelle 2D : 457 m
- Portée maximale DownVü : 304 m
- Largeur de faisceau traditionnelle à −3 dB : 40° à 50 kHz et 10° à 200 kHz
- Largeur de faisceau DownVü à −3 dB : 2° × 51° à 260 kHz et 1,4° × 29° à 455 kHz
- Capteur de température : oui
- Poids : 10,55 kg
- Longueur du câble : 9 m
- Connectique : 8 broches
- Dimensions de la sonde : 228 × 62 × 41 mm
- Dimensions de la tige filetée : diamètre 24 mm × longueur 135 mm
- Dimensions du sabot de fixation : 323 × 116 × 64 mm
- Contenu du pack : sonde traversante inox GT21-TH, sabot de fixation, kit d’installation et documentation
