La Garmin Traversante Double GT30-Thp Downvu / Sidevu fonctionne exclusivement avec le module sondeur GCV 10, qui fournit l’imagerie à l’échosondeur. L’imagerie verticale, nommée DownVü chez Garmin, montre les objets, les structures et les poissons sous le bateau ; l’imagerie latérale SideVü couvre les côtés. Les deux modes emploient le CHIRP sur 425-485 kHz et 790-850 kHz, et ce balayage de fréquences aide à distinguer les échos proches. À 800 kHz, les faisceaux sont plus étroits qu’à 455 kHz, ce qui réduit la zone observée. La profondeur maximale annoncée en DownVü est de 229 m, la portée latérale maximale en SideVü de 152 m. Un capteur relève aussi la température de l’eau.
Le montage traversant de ces sondes de sondeur dépend de l’inclinaison de la coque. Les données mentionnent deux plages : inférieure à 5°, puis comprise entre 6° et 25° pour tout type de coque. Les sabots de fixation et le kit d’installation sont annoncés comme fournis. Les dimensions de la sonde, de la tige filetée et du sabot servent à vérifier l’espace nécessaire au montage.
Avant de prévoir le passage des câbles, vérifiez la configuration fournie : la description annonce une longueur de 6 m, alors que les caractéristiques indiquent 1,5 m avec un câble en « Y » de 9 m. La connectique compte 12 broches. La puissance annoncée est de 500 W par élément, soit 1 500 W au total, avec 500 W en DownVü et 500 W en SideVü.
Le pack annoncé contient deux sondes traversantes en inox, des sabots de fixation, un kit d’installation et la documentation ; un guide d’installation est mentionné. La désignation des sondes fournies diffère du nom commercial de la fiche : vérifiez-la avant de préparer l’installation.
La Traversante Double GT30-Thp Downvu / Sidevu en chiffres :
- Compatibilité exclusive : module sondeur GCV 10
- Modes d’imagerie : verticale DownVü et latérale SideVü
- Fréquences nominales DownVü / SideVü : 455 et 800 kHz
- Bandes CHIRP DownVü : 425–485 kHz et 790–850 kHz
- Bandes CHIRP SideVü : 425–485 kHz et 790–850 kHz
- Puissance par élément : 500 W, soit 1 500 W au total annoncés
- Puissance par mode : DownVü 500 W ; SideVü 500 W
- Profondeur maximale DownVü : 229 m
- Portée latérale maximale SideVü : 152 m
- Largeur de faisceau DownVü à −3 dB : 1,4° × 53° à 455 kHz ; 0,8° × 30° à 800 kHz
- Largeur de faisceau SideVü à −3 dB : 1,1° × 53° à 455 kHz ; 0,7° × 30° à 800 kHz
- Inclinaisons de coque mentionnées : inférieures à 5° ; de 6° à 25° pour tout type de coque
- Longueurs de câble indiquées : 6 m dans la description ; 1,5 m avec câble en « Y » de 9 m dans les caractéristiques
- Connectique : 12 broches
- Dimensions de la sonde : 198 × 38 × 33 mm
- Dimensions de la tige filetée : diamètre 24 mm × longueur 123 mm
- Dimensions du sabot de fixation : 292 × 82 × 52 mm
- Poids : 9,22 kg
- Capteur de température : intégré

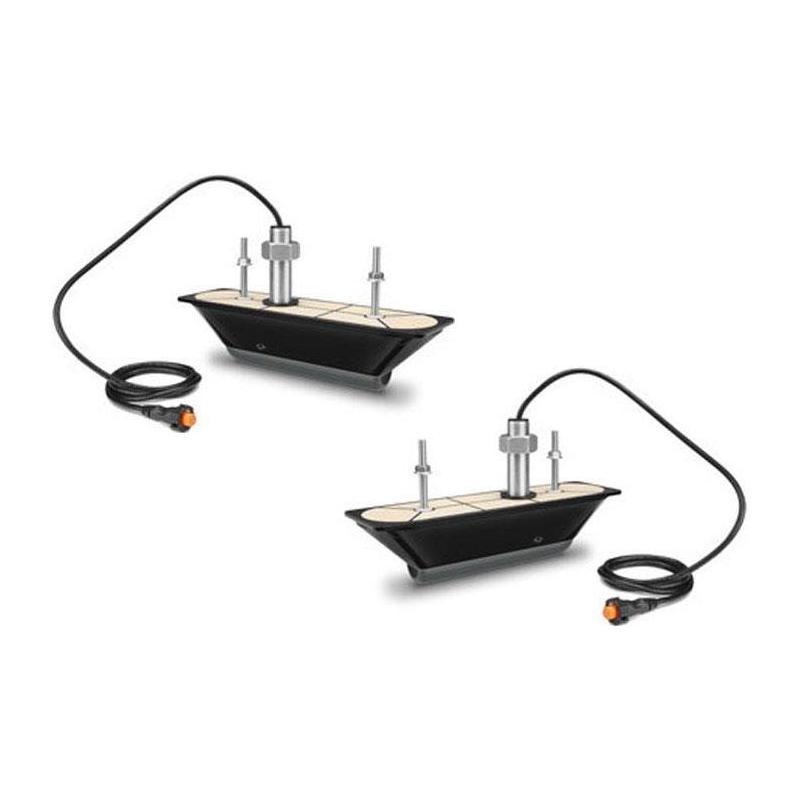

- Contenu du pack : deux sondes traversantes en inox désignées GT51M-THP dans les données, sabots de fixation, kit d’installation et documentation ; guide d’installation mentionné
