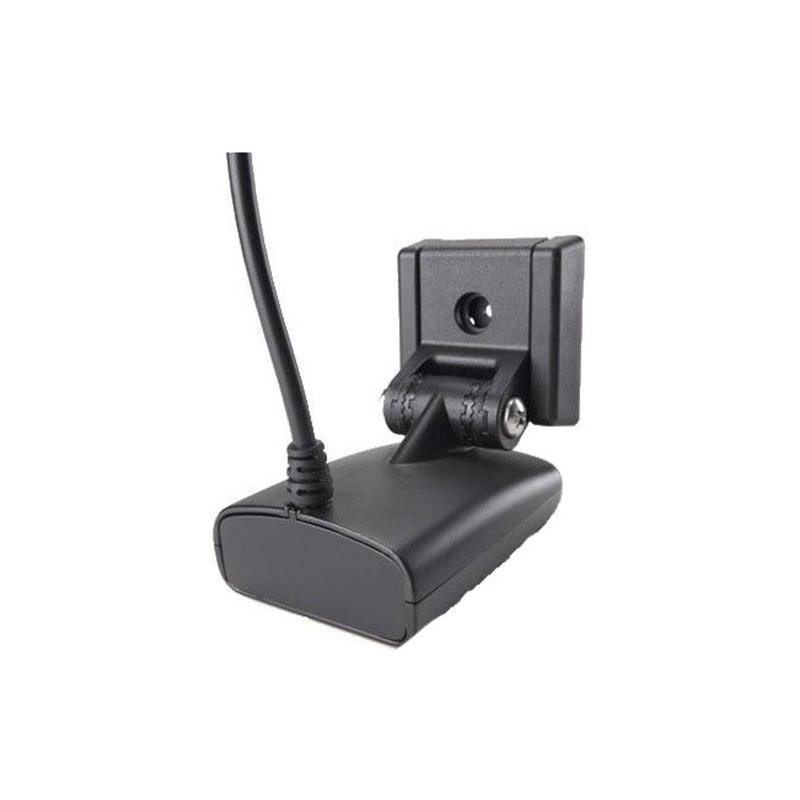

La sonde Humminbird Tableau Arriere CHIRP Ds et MSI et T° pour Helix G3 et G4 se fixe au tableau arrière, à l’extérieur de la coque. Cette sonde de sondeur mesure 25 × 70 × 90 mm et pèse 0,64 kg brut. Une version traversante en plastique existe en option pour un montage à travers la coque.
Le sondage traditionnel CHIRP Dual Spectrum couvre trois plages de fréquences : Full à 150–220 kHz, Narrow à 180–240 kHz et Wide à 140–200 kHz. Le faisceau étroit précise la lecture d’une structure, le faisceau large couvre une zone plus étendue sous le bateau. La profondeur maximale annoncée en Dual Spectrum est de 365 m. Les céramiques ont un facteur Q faible, qui limite leurs vibrations parasites.
L’imagerie latérale, appelée Side Imaging, montre les structures de chaque côté du bateau. À 455 kHz, sur une plage de 440–500 kHz, sa portée maximale annoncée d’un côté à l’autre est de 146 m. Le mode MEGA Side Imaging travaille à 1 075–1 150 kHz et atteint 76 m d’un côté à l’autre au maximum. L’imagerie verticale, appelée Down Imaging, détaille ce qui se trouve sous la sonde : sa profondeur maximale est de 38 m à 455 kHz, sur la plage de 440–500 kHz, et de 23 m en MEGA Down Imaging à 1 075–1 150 kHz. La fiche indique deux faisceaux MEGA de 86° à −10 dB.
Pour le module CHIRP, la fiche donne une plage Dual Spectrum de 140–240 MHz et, pour le mode 455 kHz, une plage de 420–520 kHz. Ces valeurs sont reprises telles quelles, avec des unités et des plages différentes de celles des modes détaillés plus haut.
La sonde est annoncée compatible avec les gammes Helix G3 et G4 et transmet les données de sondage à l’écho-sondeur. Elle mesure aussi la température de l’eau.
Ce que dit la fiche technique de la Tableau Arriere CHIRP Ds et MSI et T° pour Helix G3 et G4 :
- Dual Spectrum CHIRP, mode Full : 150–220 kHz
- Dual Spectrum CHIRP, faisceau étroit Narrow : 180–240 kHz
- Dual Spectrum CHIRP, faisceau large Wide : 140–200 kHz
- Profondeur maximale Dual Spectrum CHIRP : 365 m
- Imagerie latérale Side Imaging à 455 kHz : plage de 440–500 kHz, portée maximale d’un côté à l’autre de 146 m
- Imagerie latérale MEGA Side Imaging : 1 075–1 150 kHz, portée maximale d’un côté à l’autre de 76 m
- Imagerie verticale Down Imaging à 455 kHz : plage de 440–500 kHz, profondeur maximale de 38 m
- Imagerie verticale MEGA Down Imaging : 1 075–1 150 kHz, profondeur maximale de 23 m
- Faisceaux MEGA : deux faisceaux de 86° à −10 dB
- Facteur Q des céramiques : très bas, pour limiter les vibrations parasites
- Fréquences du module CHIRP indiquées dans la fiche : Dual Spectrum 140–240 MHz ; mode 455 kHz sur la plage de 420–520 kHz
- Mesure de la température de l’eau : oui
- Compatibilité : gammes Helix G3 et G4
- Dimensions : 25 × 70 × 90 mm
- Poids brut : 0,64 kg
- Autre montage proposé en option : sonde traversante en plastique
