L’imagerie latérale MEGA Side Imaging+, l’imagerie verticale MEGA Down Imaging+ et le CHIRP Dual Spectrum de la Humminbird Tableau Arriere CHIRP Ds et MEGA SI+ donnent à l’échosondeur des vues complémentaires : sur les côtés du bateau pour la première, sous la sonde pour les deux autres.
En CHIRP Dual Spectrum, le mode Full travaille de 150 à 220 kHz, le faisceau étroit Narrow de 180 à 240 kHz et le faisceau large Wide de 140 à 200 kHz. Le faisceau étroit sert à détailler une structure ; le faisceau large couvre une zone plus étendue sous la sonde. La profondeur maximale annoncée en Dual Spectrum est de 365 m. Le faible facteur Q des céramiques limite les vibrations superflues qui perturbent la restitution des échos.
Pour lire les structures de part et d’autre du bateau, l’imagerie latérale propose trois bandes : 440 à 500 kHz en mode 455 kHz, avec une portée maximale totale de 244 m d’un côté à l’autre ; 790 à 850 kHz en mode 800 kHz, avec 76 m maximum ; 1 075 à 1 150 kHz en MEGA SI+, avec 122 m maximum. Ces valeurs désignent la largeur totale explorée, pas la portée de chaque côté.
Sous la sonde, l’imagerie verticale utilise les mêmes bandes de fréquences, avec des profondeurs maximales différentes : 122 m en mode 455 kHz, 38 m en mode 800 kHz et 61 m en MEGA DI+. Elle sert à représenter les structures à l’aplomb du bateau.
Les données mentionnent aussi une plage MEGA SI+ de 1 050 à 1 175 kHz dans les caractéristiques de la sonde. Pour le module CHIRP, elles indiquent des plages MEGA Imaging+ de 405 à 535 kHz, de 780 à 860 kHz et de 1 000 à 1 300 kHz. La plage Dual Spectrum du module est donnée comme 140 à 240 MHz, une unité différente de celle des modes détaillés ci-dessus.
Au tableau arrière, cette sonde pour sondeur demande de tenir compte de ses dimensions de 25 × 230 × 60 mm pour son implantation. Le poids brut indiqué est de 0,64 kg.
La compatibilité annoncée concerne les sondeurs Humminbird des gammes Hélix G3 et HELIX G4.

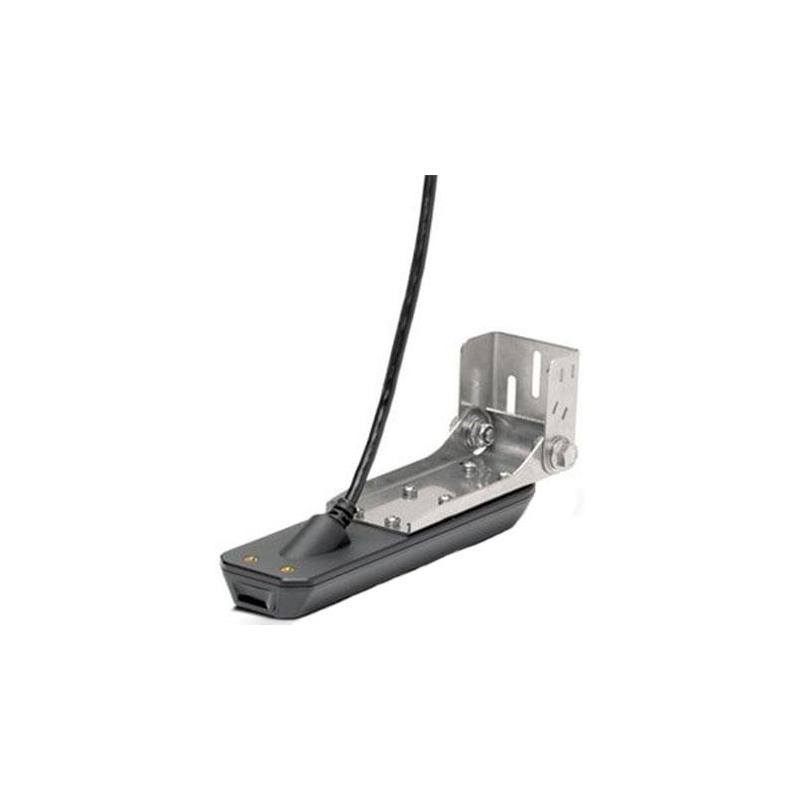

Fiche technique de la sonde Humminbird Tableau Arriere CHIRP Ds et MEGA SI+ :
- Technologies : CHIRP Dual Spectrum, imagerie latérale MEGA Side Imaging+ et imagerie verticale MEGA Down Imaging+
- CHIRP Dual Spectrum, mode Full : 150 à 220 kHz
- CHIRP Dual Spectrum, faisceau étroit Narrow : 180 à 240 kHz
- CHIRP Dual Spectrum, faisceau large Wide : 140 à 200 kHz
- Profondeur maximale en CHIRP Dual Spectrum : 365 m
- Imagerie latérale, mode 455 kHz : 440 à 500 kHz, portée maximale totale de 244 m d’un côté à l’autre
- Imagerie latérale, mode 800 kHz : 790 à 850 kHz, portée maximale totale de 76 m d’un côté à l’autre
- Imagerie latérale MEGA SI+ : 1 075 à 1 150 kHz, portée maximale totale de 122 m d’un côté à l’autre
- Imagerie verticale, mode 455 kHz : 440 à 500 kHz, profondeur maximale de 122 m
- Imagerie verticale, mode 800 kHz : 790 à 850 kHz, profondeur maximale de 38 m
- Imagerie verticale MEGA DI+ : 1 075 à 1 150 kHz, profondeur maximale de 61 m
- Autre plage MEGA SI+ indiquée pour la sonde : 1 050 à 1 175 kHz
- Plages MEGA Imaging+ indiquées pour le module CHIRP : 405 à 535 kHz, 780 à 860 kHz et 1 000 à 1 300 kHz
- Plage Dual Spectrum indiquée pour le module CHIRP : 140 à 240 MHz, unité telle que fournie dans les données
- Céramiques : faible facteur Q pour limiter les vibrations superflues
- Dimensions : 25 × 230 × 60 mm
- Poids brut : 0,64 kg
- Compatibilité annoncée : gammes Humminbird Hélix G3 et HELIX G4
